時產350噸凝灰?guī)r破碎篩分設備選型及工藝流程
時產350噸凝灰?guī)r破碎篩分設備選型及工藝流程
本條凝灰?guī)r破碎篩分生產線成品骨料產量在每小時350噸左右,機制砂產量占比20-30%,通過調節破碎篩分設備排料口間隙,獲得合適的產量和物料粒形。恒源重工詳細介紹一下生產線的破碎篩分設備如何選型及工藝流程設計說明。
一、生產線工藝描述
1、生產線概況:
1)原料為洞采巖,判斷為凝灰?guī)r類型;
2)產能按照300-350TPH設計,這一檔產能配置生產線,設備經濟型最佳;
3)最終產品為常規四種出料,暫定為:0-5mm、5-13mm、10-20mm、20-30mm;

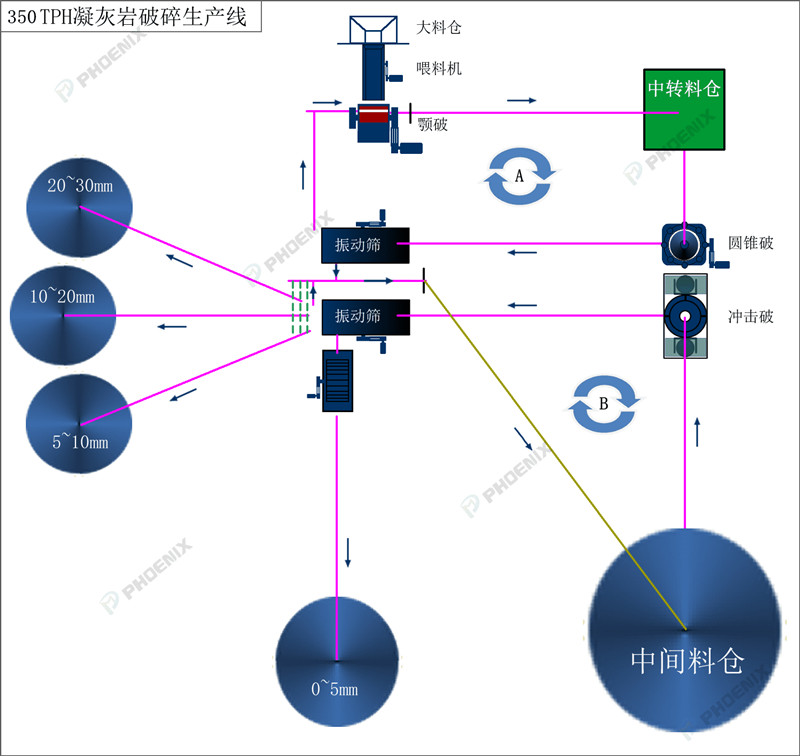

4)破碎工藝采用“鄂式破碎機+單缸圓錐破碎機+沖擊式制砂機”模式,生產線具體工藝布局圖如下;
2、工藝流程圖說明:
1)上述工藝流程圖,假定現場為平面開闊地設計,僅為參考使用;
2)我司工程師勘測現場地形之后,根據地形特點進行工藝布局調整,并完成實際施工圖紙;
3)由于商未勘測地形,我司報價僅包含主機設備,不包含皮帶輸送機、鋼結構、電控部分;
4)需要用戶自行的部分:根據我司施工圖完成場地整理、設備基礎澆筑、附屬設施準備。
二、工藝設計說明:
1) 頭破機組:

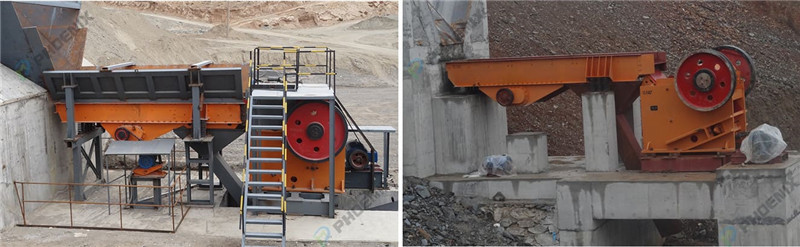

采用“喂料機+鄂破”模式完成頭破系統,詳細產品參數可以打開本網站產品鏈接:
振動喂料機產品介紹:http://yuyi360.cn/china/cpzx/sssfsb/32.html
喂料機采用ZSW系列產品,箱體采用整體折邊技術,具有優異的穩定性,長期使用不變形,經久耐用,可靠性高。

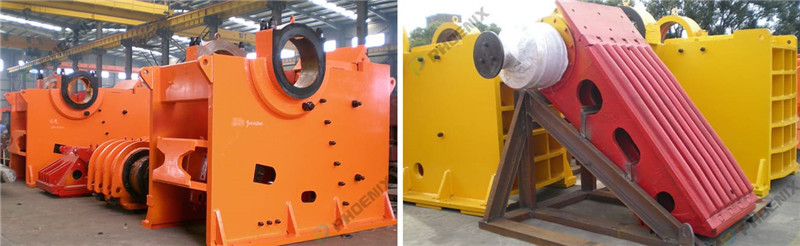

鄂式破碎機采用國標標準的PE系列鄂破,該種設備具有穩定可靠、維護便捷、備件通用性高得諸多優點,廣泛的應用于國內外各類生產線的配置使用。
顎式破碎機產品介紹:http://yuyi360.cn/china/cpzx/psjsb/15.html
2) 二破機組:

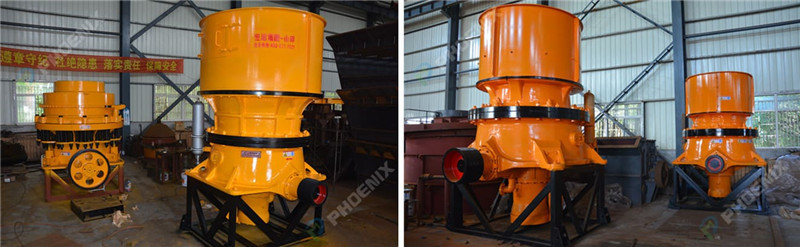

二破機組采用HD系列單缸圓錐破碎機,配備有液壓稀油站系統和西門子液晶程控控制臺。由于凝灰?guī)r具有一定的硬度和磨蝕性,采用單缸圓錐破碎機可以有效提高破碎設備的耐磨件使用周期,能夠提供更高效率的生產效益。
單缸圓錐破碎機產品介紹:http://yuyi360.cn/china/cpzx/psjsb/17.html
經過二破機組(單缸圓錐破碎機)和篩分機組的配合,將所有原料的粒度全部控制到40mm以下,從而完成主要的破碎任務。
經過兩極破碎之后,小于40mm的物料,輸送到中間料倉進行緩沖儲備。
3) 沖擊整型機組:
中間料倉中的緩沖料,作為半成品料進行儲備,經過后續的沖擊整型之后,成為合格粒型的成品,并篩分后堆料儲放。

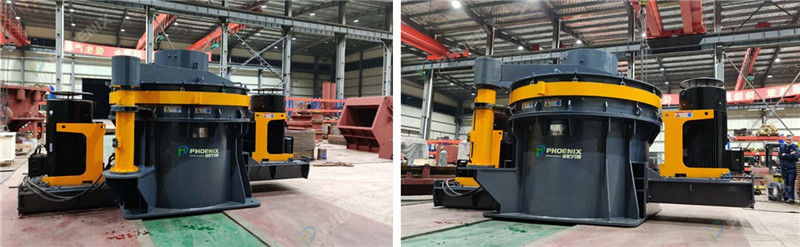

采用FKL系列立軸沖擊式制砂機,作為整形制砂機組主要設備。中間料倉的物料,通過懸掛喂料機大流量向制砂機供料,在高速?zèng)_擊的破碎過程中,物料獲得最佳粒型。
沖擊式制砂機產品介紹:http://yuyi360.cn/china/cpzx/zsjsb/622.html
中間料倉、沖擊式整形機、振動篩,形成一個閉環破碎系統,最高效率完成整型制砂作業。
4) 振動篩分機組:
振動篩是破碎生產線建立起2個循環破碎系統的重要部分。

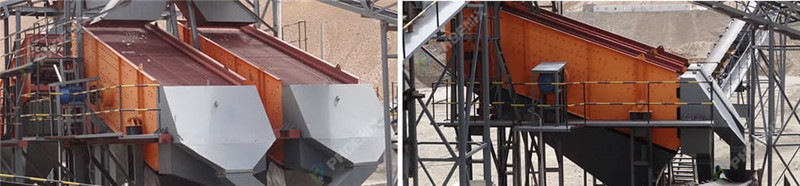

采用新型YKA系列圓振動篩,不僅具有最高篩分效率,還具有維護便捷性。
圓振動篩產品介紹:http://yuyi360.cn/china/cpzx/sssfsb/30.html
相對傳統振動篩而言,新型YKA圓振動篩采用K型傳動系統、A型篩箱,篩面呈曲面安裝,能夠最大效率完成篩分工作。
5) 懸掛喂料機:

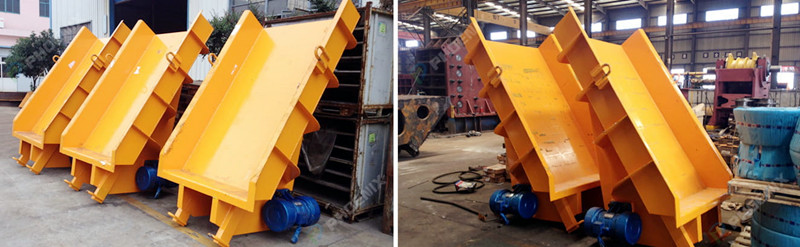

GZG懸掛式喂料機系自同步慣性振動給料機,從中間料倉、中轉料倉中均勻連續或定量地給到受料裝置中。
懸掛喂料機產品介紹:http://yuyi360.cn/china/cpzx/sssfsb/31.html
在該方案中,中間料倉、中轉料倉各使用1臺懸掛喂料機,為后續的沖擊式破碎機、圓錐破碎機提供均勻給料,讓后續設備獲得穩定持續的工作載荷。
三、破碎篩分設備配置型號清單:
注:此配置清單不包括:皮帶機、鋼結構、混凝土基礎、電線電纜。
以上就是凝灰?guī)r生產線需要用到的破碎篩分設備型號及整條生產線工藝流程設計說明,恒源重工集團始終致力于為客戶提供有效的破碎篩分設備解決方案,如您需了解更多其它破碎篩分生產線、砂石生產線、礦石生產線的最新配置和價格信息,可以撥打恒源重工400客服熱線。
序號 | 設備名稱 | 型號 |
數量 (臺) |
功率 (kw) |
重量 (t) |
1 | 振動喂料機 | ZSW490*110 | 1 | 15 | 5.32 |
2 | 鄂式破碎機 | PE750*1060 | 1 | 110 | 28 |
3 | 圓錐破碎機 | PYF1300(MC) | 1 | 2*160 | 25.88 |
4 | 圓振動篩 | 3YA2160 | 1 | 30 | 11.2 |
5 | 沖擊式制砂機 | FKL1000 | 1 | 2*220 | 14.5 |
6 | 圓振動篩 | 4YA2160 | 1 | 2*30 | 11.8 |
7 | 懸掛喂料機 | GZD1253 | 1 | 2*1.5 | 1.1 |
以上就是凝灰?guī)r生產線需要用到的破碎篩分設備型號及整條生產線工藝流程設計說明,恒源重工集團始終致力于為客戶提供有效的破碎篩分設備解決方案,如您需了解更多其它破碎篩分生產線、砂石生產線、礦石生產線的最新配置和價格信息,可以撥打恒源重工400客服熱線。
本文于2020年5月18日晚上21:28分發表于上海恒源冶金設備有限公司官方網站,本公司對此文中涉及的型號規格具有解釋權;其次,如需轉載復制本文,請注明文章來源:http://yuyi360.cn,本司保留對本文原創知識產權的法律申訴的權利。
