根據高品質混凝土骨料和高品質機制砂要求，本文分享時產1000立方河卵石生產線的破碎機型號如何配置，以及整條生產線工藝流程設計方案供大家參考。其它石料類型的破碎生產線工藝方案可參考本站前期發的文章。文中生產線案例設計方案也可根據實際物料類型和產量需求而作靈活改變，不同設備選型可達到各不相同的需求。

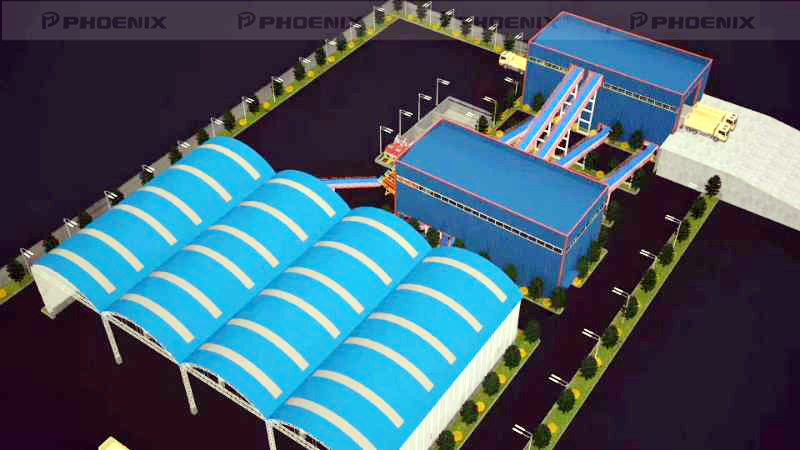

圖：河卵石破碎篩分生產線三維立體圖

一、河卵石開挖施工說明：

1、河卵石開挖在圍堰截流后進行施工，擬采用1m³液壓反鏟開挖，裝載機及人工作輔助，開挖時從河中向岸邊逐步退出；

2、開挖前，首先測量人員根據設計提供平面控制點及開挖圖，布設測量控制網點，而后進行測量定線放樣，測量開挖原始斷面，測放開挖輪廓線，施工過程中隨時控制邊線；

3、開挖時自上而下分層開挖，開挖采用反鏟進行；

4、開挖時邊開挖邊修建施工道路，以方便下一道工序施工。開挖出的石方除用作加固圍堰外，其他由自卸汽車運去填筑道路或在業主指定點堆放用于回填；

5、為保證施工進度，按施工安全生產要求，自上而下分層進行（開挖邊坡按設計要求同步到位），在開挖施工過程中，隨時進行自檢，若發現有不合格之處，立即進行返工處理，直至達到設計要求。

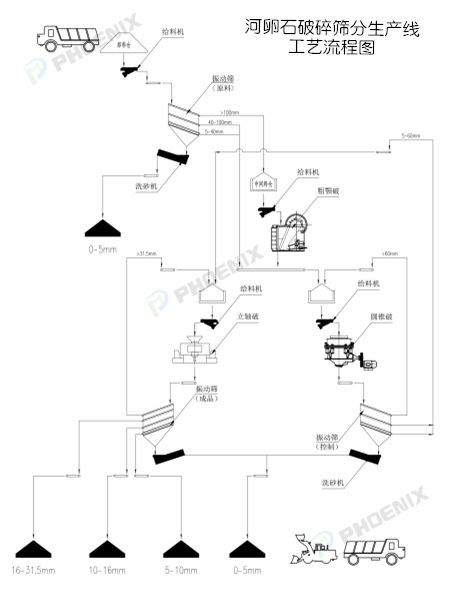

二、河卵石生產線工藝流程圖：

三、河卵石生產線項目描述：

1、生產線處理能力

在連續、均勻進料的前提下，處理能力1000～1200m³/h，即年處理能力單班（250d/y，10h/d）300萬m³（含0-5mm天然料）以上。

實際生產運行中，可以根據市場用料量的變化分解成為1-4條可獨立運行破碎篩分生產線，從而實現生產載荷合理分配，減少空機運行、降低運行管理成本。

2、原料粒徑比例（概算）

0-5mm占15%；5-100mm占35%；100-250mm占30%；250-400mm占20%。

3、成品料

1）天然成品料：原料通過圓振動篩（原料）分選成天然砂（0-5mm）和破碎原材料，天然砂經洗砂機處理形成合格的天然骨料，洗砂機尾水（泥漿水）通過細砂回收裝置后流入沉淀池，沉淀并重復利用。

2）破碎成品料：0-5mm、5-10mm、10-16mm、16-31.5mm（規格可依據工程要求改變篩孔徑實現），用于商品混凝土骨料和機制砂，針片狀石料低于5%，此成品為高品質骨料。其中，0-5mm機制砂占40-45%，為中粗砂，細度模數在2.3-3.0之間，同時可根據工程的具體要求增加設備或加入定量的天然砂改變級配和細度模數。

4、環保要求

1）降噪、降塵、尾泥處理。根據當?shù)匾蟛扇∫韵麓胧┗究梢赃_(dá)標：

（1）用原料堆場與生產破碎區隔離；

（2）通過噴淋系統降塵，重點揚塵點還可增加霧化噴淋降塵措施；

（3）尾泥通過沉淀池處理分離清理后可作為種植土，實現零排放。

2）安全、綠化

（1）根據實際需求，生產線四周設計6m繞場公路；

（2）根據實際需求，生產線四周增加修建安全圍墻；

（3）公路和圍墻之間設計2m綠化帶，種植以喬木和低矮灌木；

（4）生產線安裝完畢后，除檢修必須區域外可適當增加綠化草地。

5、生產線運作描述

原料由自卸車輛或裝載機直接倒入卸料倉中，再由懸掛式給料機（給料機GZG1003）均勻輸送到圓振動篩（原料篩F3YK3080*3）進行清洗、分級；天然砂（0-5mm）經洗砂機再次清洗后由皮帶機輸送到堆場；其余部分為破碎原料分級成≥40mm和5-40mm兩部分，≥40mm進入粗碎（FKE5591鄂式破碎機）破碎后和5-40mm一起進入中碎（PYF1626圓錐破碎機）處理，而后再進入控制篩分（振動篩F3YK3080*3），超徑部分返回中碎，5-60（50）mm進入細碎（立軸沖擊破碎機FKL1200L）,0-5mm進入洗砂機清洗；細碎破碎后物料進入成品篩分(F4YK3080*4)。成品篩分分級出大石（16-31.5mm）、中石（10-16mm）、小石（5-10mm）分別由皮帶機直接輸送到堆場，0-5mm細沙進入洗砂機清洗后由皮帶機直接輸送到堆場，此時系統完成從原料到天然砂和高品質機制砂和碎石骨料的整個生產過程。

系統設計粗碎、中碎和細碎前均配置調節料倉和給料機，通過調節料倉的調節作用可有效地緩解由于原料級配的不穩定或供料不及時產生的波動，保障各級破碎載荷穩定，從而保證產品粒形、級配等品質的相對穩定。

另外，考慮到原料在采挖、裝卸過程及破碎過程中可能摻雜進一些磁性和非磁性金屬雜質，以及方便對處理能力及運行狀態的統計和監控, 生產線工藝設計上建議在中碎進料皮帶機和細碎進料皮帶機上分別配置有除鐵器、金屬探測儀和智能物聯網監測系統（自動計量裝置、遠程監控裝置等）。

四、破碎機、篩分設備的選型和技術參數：

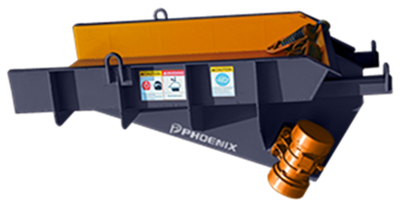

1、懸掛給料機

懸掛給料機特點：

（1）引進國外技術制造，矮型直線給料，結構簡單、耐沖擊；

（2）激振力強、給料均勻、可有效對物料進行篩分；

（3）易損件采用特殊工藝制造，使用壽命長，經久耐用；

（4）采用變頻電機，可以直接調節物料輸送量。

懸掛給料機技術參數：

1）型號Model: GZG-1003

2) 最大進料尺寸Max feed size (mm): 300

3) 處理能力Capacity (t/h): 270-380

4) 功率Motor Power（KW）: 1.1*2

5) 振動頻率Rotation speed (r/min):1450

6) 料槽尺寸Size of funnel (mm): 1000*1750*300(寬*長*高)

1）型號Model: GZG-1253

2) 最大進料尺寸Max feed size (mm): 350

3) 處理能力Capacity (t/h): 460-650

4) 功率Motor Power（KW）: 1.5*2

5) 振動頻率Rotation speed (r/min):1450

6) 料槽尺寸Size of funnel (mm): 1250*2000*315(寬*長*高)

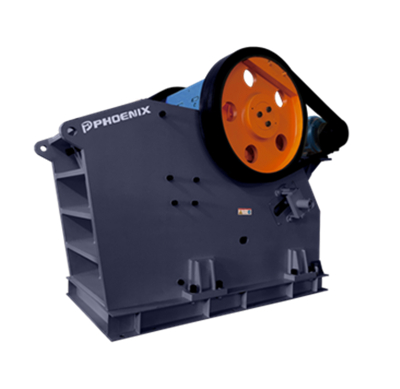

2、鄂式破碎機

鄂式破碎機特點：

（1）破碎腔采用深腔形設計，機架主要部位采用榫接式焊接、整體退火使機架結構簡潔、強度高、堅固耐用。這樣的設計直接保證了產品處理能力和破碎比；

（2）采用數字模擬設計使得運動軌跡和運行速度完美結合，使鄂破機獲得最大處理能力的同時降低了齒板等易損件的磨耗；

（3）產品采用液壓助力裝置調整排料間隙，降低了工人的勞動強度，提高工作效率，使得間隙調整操作更加方便、安全；

（4）雙層調整座，帶有弧形內襯，將局部受力有效地分散到整體面上，延長了肘板、調整座使用壽命。

鄂式破碎機技術參數：

1) 型號Model: FKE-5591

2) 進料口尺寸Feed opening(mm):550*910

3) 處理能力Capacity (t/h) :55-150

4) 最大入料尺寸Max Feed Size (mm):450

5) 電動機功率Motor Power (KW):75

6) 重量 Weight(t):≈11.0

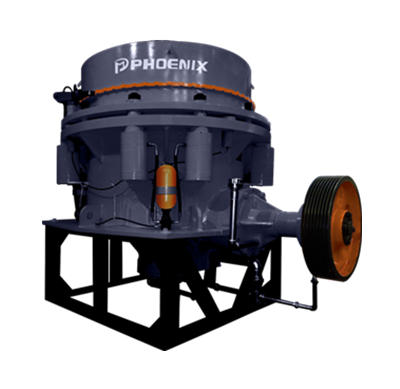

3、液壓圓錐破碎機

液壓圓錐破碎機特點：

PYF系列圓錐破碎機是恒源路橋集團引進的國外技術和標準生產的一種液壓保險式圓錐破。該機型的生產質量、產品粒度的均勻性、產品細度及零部件壽命等均優于傳統的西蒙斯圓錐破碎機。該機器采用了液壓鎖緊、液壓調整和液壓清腔等控制裝置，使其自動化程度大幅度提升。該機器有標準型和短頭型兩種破碎腔型，以適應大范圍產品粒度的要求。

圓錐破碎機技術參數：

1) 型號 Model: PYF-1626標準型

2) 最大入料尺寸 Max Feed Size (mm):228

3) 處理能力 Capacity (t/h) : 299-635

4) 電動機功率 Motor Power(KW):250

5) 破碎錐直徑Diameter Of Crushing Cone（mm）：1600

6) 主機重量 Weight(t):≈43.4

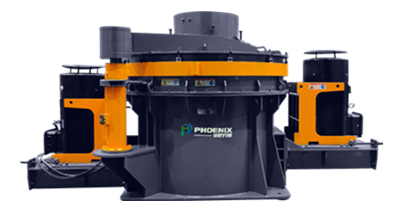

4、立軸沖擊式破碎機

沖擊式破碎機特點：

FKL系列立軸沖擊式破碎機是上海恒源路橋集團生產的利用物料與物料、物料與金屬撞擊而破碎的新一代制砂整形設備。產品轉子殼采用高耐磨襯板和碳化鎢的合金刀頭組裝形式，易損件更換方便快捷，具有較長的使用壽命優點。

設備采用有連鎖裝置的油潤滑系統（包括過濾器、加熱器、冷卻裝置、流量以及溫度控制開關等），增大了轉子的線速度，降低了誤操作的可能；同時，采用液壓裝置開啟頂蓋，方便了設備日常維護時間和勞動強度。

沖擊式破碎機技術參數：

1) 型號Model: FKL-1200L

2) 轉子轉速 Rotor Speed（r/min）:940-1100

3) 最大給料尺寸 Max Feed Size（mm）:60

4) 生產能力 Capacity（t/h）：460-760

5) 電機功率 Power（kw）：280*2

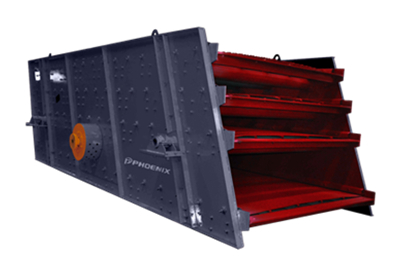

5、圓振動篩

圓振動篩特點：

（1）篩箱采用冷鉚焊接結構，篩網采用無壓條張進，產品堅固耐用，結夠新穎；

（2）激振力強、處理量大，篩分效率高；

（3）激振力大小可通過偏心軸和偏心塊配合調節，使用范圍廣。

圓振動篩技術參數：（雙激振）

1) 型號Model: FYK-3080*3

2) 層數Layers number: 3

3) 篩網面積Screen area (㎡):21.6

4) 篩面規格Screen size (mm):3000*8000

5) 最大進料尺寸Max feeding size (mm): 200

6) 處理量Capacity (t/h):400-900

7) 振動頻率Vibrating frequency (HZ): 740

8) 電機功率: 37*2

圓振動篩參數：（雙激振）

1) 型號Model: FYK-3080*4

2) 層數Layers number: 4

3) 篩網面積Screen area (㎡):21.6

4) 篩面規格Screen size (mm):3000*8000

5) 最大進料尺寸Max feeding size (mm): 200

6) 處理量Capacity (t/h):400-900

7) 振動頻率Vibrating frequency (HZ): 740

8) 電機功率: 45*2

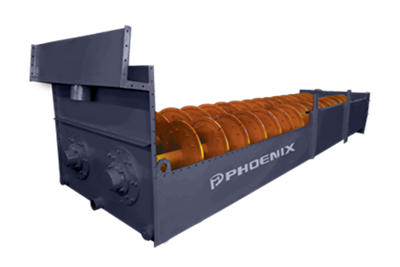

6、洗砂機

洗砂機也叫砂石清洗機，XL系列洗砂機按18°傾斜布置，水槽下部由三邊堰板包圍形成沉淀池，螺旋頭部沒入沉淀池內，螺旋由電動機經過特制減速機驅動連續旋轉，由沉淀池底部多孔板給入清洗水。該設備兼有清洗、脫水、分級三種功能。

砂石清洗機適用于建筑工地、砂石廠、水電站混凝土大壩工程工地、郵電電桿廠等單位砂石及鑄造用"七零"砂，玻璃廠石英砂及油井回填用壓力砂的洗選、分級和脫水。

洗砂機特點：

（1）、構造簡單

（2）、維修方便

（3）、節省水資源

（4）、經久耐用

技術參數：

1) 型號Model: F2XL-1115

2) 螺旋直徑Spirai Diameter (mm): 1115*2（雙螺旋）

3) 最大進料尺寸Max feeding size (mm): 10

4) 處理量Capacity (t/h):～350

5) 耗水量Water Consumpion (t/h): 40-300

6) 電機功率: 15～18.5*2

五、河卵石生產線破碎機設備匯總表

序號	名稱	規格型號	數量 (臺)	單機功率（Kw）	功率（Kw）	備注
1	懸掛給料機	GZG1003	6	1.1*2	13.2	粗顎破前調節給料
2	懸掛給料機	GZG1253	11	1.5*2	33	卸料倉、圓錐破和立軸破調節給料
3	鄂式破碎機	FKE5591	6	75	450	液壓調整排料口
4	圓錐破碎機	PYF1626	4	250	1000	全液壓反擊破，含液壓站
5	沖擊式破碎機	FKL1200L	4	280*2	2240	含液壓稀油站
6	圓振動篩	FKY3080*3	7	37*2	518	塊偏心、弧形篩網，配錳鋼絲篩網
7	圓振動篩	FKY3080*4	4	45*2	360	塊偏心、弧形篩網，配錳鋼絲篩網
8	洗砂機	F2XL1115	4	15*2	120	處理能力350t/h，配置專用箱式減速機

六、河卵石破碎生產線皮帶機匯總表

序號	設備名稱	角度	機架用槽鋼型號	支腿用槽鋼型號	滾筒直徑	規格型號	功率	數量（臺）	層數
1	皮帶機B1	16	20#	14#-16#	Φ630	B1200*40m	45	3	6（5.5+2.0)
2	皮帶機B2	16	20#	14#-16#	Φ800	B1600*30m	30	1	6（5.5+2.0)
3	皮帶機B3	16	20#	14#-16#	Φ800	B1600*40m	75	1	6（5.5+2.0)
4	皮帶機B4	16	20#	14#-16#	Φ630	B1200*21m	18.5	4	6（5.5+2.0)
5	皮帶機B5	16	20#	14#-16#	Φ630	B1200*36m	37	4	6（5.5+2.0)
6	皮帶機B6	0	20#	14#-16#	Φ630	B1200*21m	18.5	1	6（5.5+2.0)
7	皮帶機B7	16	20#	14#-16#	Φ630	B1200*48m	55	1	6（5.5+2.0)
8	皮帶機B8	0	20#	14#-16#	Φ800	B1600*21m	30	1	6（5.5+2.0)
9	皮帶機B9	16	20#	14#-16#	Φ800	B1600*48m	90	1	6（5.5+2.0)
10	皮帶機B10	16	20#	14#-16#	Φ630	B1200*21m	18.5	4	6（5.5+2.0)
11	皮帶機B11	16	20#	14#-16#	Φ630	B1200*36m	37	4	6（5.5+2.0)
12	皮帶機B12	0	20#	14#-16#	Φ630	B1200*21m	18.5	1	6（5.5+2.0)
13	皮帶機B13	16	20#	14#-16#	Φ630	B1200*48m	55	1	6（5.5+2.0)
14	皮帶機B14	18	20#	14#-16#	Φ630	B1000*30m	22	5	6（5.5+2.0)
15	皮帶機B15	0	20#	14#-16#	Φ630	B1000*30m	22	5	6（5.5+2.0)
16	皮帶機B16	0	20#	14#-16#	Φ630	B1000*21m	15	3	6（5.5+2.0)
17	皮帶機B17	18	20#	14#-16#	Φ630	B1200*30m	30	1	6（5.5+2.0)
18	皮帶機B18	0	20#	14#-16#	Φ630	B1200*40m	45	1	6（5.5+2.0)
合計						1256m	1269	41

七、河卵石生產線設備價格

本文僅限于介紹生產線的破碎機選型配置和工藝流程方案設計，請客戶撥打上海恒源路橋集團銷售部電話來獲得最新設備報價。

八、本條生產線項目具有以下顯著特點：

1、系統工藝流暢、設備配置科學、運行成本低；

2、系統運行可靠、操作簡單、控制自動化程度高；

3、系統布局合理、儲運方便，維護方便、勞動強度低；

4、系統處理能力穩定、成品骨料級配合理、形狀圓潤。

九、河卵石破碎篩分生產線設備提供商推薦：

上海恒源路橋集團有限公司在認真總結和借鑒國內外先進破碎篩分成套設計的基礎上，詳細研究和分析各類原料特性，結合產品性能特點，經過多年不懈努力，形成了完善的破碎篩分成套設備的系統設計理論，具備了設計制造單線3000t/h以下破碎篩分成套設備的能力；經過不斷發展與完善，“山碎”、“菲尼克斯”系列破碎機成套產品已被國內外眾多客戶認可和接受，諸多項目已成為當?shù)貥影骞こ獭?/span>

“牢記使命、勇于擔當” 使上海恒源路橋集團在產品設計、銷售、售后服務團隊將以更加積極的姿態迎接挑戰，勇于擔負市場和客戶賦予我們的責任和義務，設計制造更加經濟、也更加合理的破碎機設備提供給客戶使用。同時，我們將一如既往地為客戶提供破碎篩分設備的安裝，再到調試生產及ECP“交鑰匙”總承包工程項目的服務。最后，也希望我們優質的售后服務能為客戶帶去省心、安心的設備使用體驗和良好的口碑，讓我們攜手一起為實現雙方共贏而不斷地奮斗和努力！

本文于2020年6月3日晚上20：13分發表于上海恒源冶金設備有限公司網站，本公司對此文中涉及的破碎機型號規格具有解釋權；其次，如需轉載復制本文，請注明文章來源:http://yuyi360.cn，本司保留對本文原創知識產權的法律申訴的權利。
