山碎牌lx螺旋洗砂機工作原理和主要結構。

  山碎牌LX螺旋洗砂機工作原理和主要結構。



  山碎牌LX螺旋洗砂機工作原理



  砂石洗選機按15°傾斜布置,水槽下部由三邊堰板包圍形成沉淀池,螺旋頭部沒入沉淀池內,螺旋由電動機減速器驅動連續旋轉,由沉淀池底部多孔板給入清洗水。該設備兼有清洗、脫水、分級三種功能。

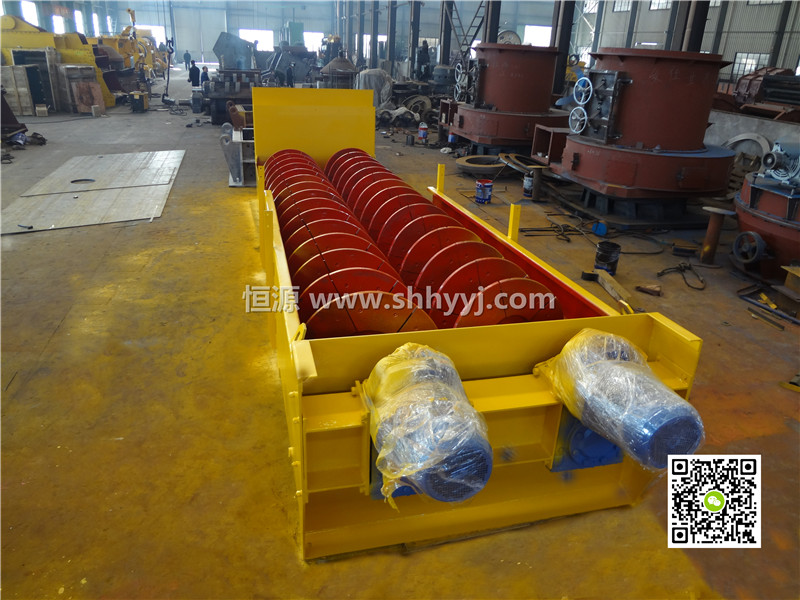

雙螺旋洗砂機

  清洗:砂石從給料箱進入覺沉淀池,在轉動著的螺旋葉片作用下,使砂石翻滾井互相研磨,除去覆蓋砂石表面的雜質,同時破壞包復砂粒的水汽層,以利于脫水。由多孔板進行的清洗水形成上升水流,將比重小的異物帶到水面溢出堰外,完成清洗作用。



  脫水:比重較大的顆粒沉入槽底,在槽底彎板一邊,由螺旋葉片將砂石向上推進。由于水槽長度超出下部水平線有一個合適的長度,在向上推進過程中,除去砂石中多余水分,脫出的水從槽底另一側排入溝流入沉淀池,砂石則從水槽上端槽底排料口排出。



  分級:物料的分級是通過將不符合標準要求細顆粒溢出堰外來實現。



  其控制辦法是:調整溢流堰高度及調整螺旋轉速。



  清洗機器時首先卸去4”螺塞,然后打開沖洗水管,細顆粒和雜物即從廢料口排出機外。



  山碎牌LX螺旋洗砂機結構簡介



  本機為單螺旋式砂石洗選機,主要由以下部分組成。



  1.傳動裝置:由電動機和齒輪減速箱等組成。



  齒輪減速箱:速比i=67.62。全封閉油浴式。齒輪為經熱處理的鋼制圓柱斜齒輪。軸的兩端用圓錐滾子軸承支承。減速器箱體的材料是HT20~40,結合面襯以δ=0.5㎜的工業用襯墊紙板,并涂密封膠,使減速器不滲漏潤滑油。齒輪和減速器箱體的合理設計和精密加工,保證了減速器的傳動精度。



  2.螺旋軸:螺旋直徑D=915㎜,螺S=445㎜。頭數Z=1,圈數n=15.5,右旋,為鑲邊式螺旋。螺旋葉片材料為Q235A,δ=8㎜鋼板,用特制模具壓制而成,連續焊在空心軸上。每一螺距由六塊義憤填膺形襯板組成,襯板材料為高錳鑄鋼(ZGMn13)。具有良好的耐磨性能,保證經久耐用,磨損到不能使用時,可更換新的襯板。螺旋襯板用螺釘、螺母、彈簧墊圈與螺旋葉片連接,安裝在螺旋前進的一面,與螺旋葉片重疊,使螺旋葉片得到很好保護??招妮S為219×22無縫鋼管,保證有足夠強度和剛度,兩端焊有法蘭盤,分別與聯接盤、下部軸承連接。這種結構完全滿足了砂石的洗、選、分級和脫水作業。



  3.下部軸承:螺旋軸和下端在水槽的水線經下,由下部軸承支承。螺旋軸的全部軸向力是由齒輪減速器輸出軸的滾動軸承承擔。下部軸承不承受軸向力,只承受徑向力。下部軸承安裝在水槽下側的外面。



  尾軸與螺旋軸連接。工作時,在柔韌的查鋪膠密封圈中旋轉。



  與尾軸一起旋轉的擋圈,保證下部軸承在長久使用后,仍能密封良好。



  4.水槽:包括殼體、左、右堰板和進料裝置等。



  水槽為鋼板制造,用電焊連接成剛性不透水結構。左、右堰板和進料裝置用螺栓、螺母、彈簧墊圈與殼體連接,左、右堰板殼體襯δ=3㎜橡膠板以密封。



  水槽底部的一邊裝一彎板,使槽底與葉片外緣間保持一適當?shù)拈g隙,以利于螺旋葉片將顆粒向前推進。相對一邊為一排水溝,用來排出砂石中流出的水分。這個設計使螺旋葉片在推進砂石過程所脫出的水能在水槽一邊排出,而不通過后面的物料處排出。



  溢流堰板是可以調整的,提升一個或二個堰板,可縮短堰板的有效長度,配合改變清洗水的進入速度,就可增大水頭和改變洗選水的溢流速度,按分級的需要除去細粒,進行分級。



  堰板也能為由于裝配或安裝誤差引起水槽位置傾斜時提供補償。



  需要洗選的砂石從進料裝置進入洗選機,它沒有內外擋板,能有效地控制料流,減少流速,進料裝置安裝位置正確晨,使砂石進入洗選機分布均勻,渦流減少,有利于細顆粒的保持。
