顎式破碎機更換動顎楔塊的操作步驟
今天介紹一下如何更換顎式破碎機的動顎楔塊,包括如何拆除動顎楔塊和如何安裝動顎楔塊兩大部分的操作事項和步驟。在閱讀本文前可先參考本站以前的文章《顎式破碎機破碎室構造和維護須知》,在此不作詳細闡述。
在更換動顎楔塊前需要注意以下幾點:
1、只允許經過培訓和授權的人員執行更換操作;
2、卸下任何顎破機防護裝置或護蓋,或是對顎破執行任何零件更換前,始終切斷顎破供電電源;
3、請使用起重能力充足的起重設備。請勿站立于或允許任何其他人站立于提升或懸吊起來的設備下方;
4、拆卸和安裝顎式破碎機零部件時,必須實施鎖閉和掛牌程序等安全預防措施;
5、更換顎式破碎機零部件和易損配件時,銳邊可能會暴露出來。始終佩戴防護手套。
那么如何拆除顎式破碎機的動顎楔塊?詳細操作步驟如下:
1、先清空顎破下料口和破碎室內加工的剩余物料;
2、確保動顎體后傾,以便拆卸動顎楔塊時,顎板不會向前掉落;拆除過程中一定要預防動顎護板造成的碾壓危險;
3、拆下動顎楔塊后,在破碎室內進行任何其它工作前,務必確保牢固地上緊動顎護板;
注意!在顎體之間放置兩件撐材,以防止動顎楔塊下面的顎板掉出去。

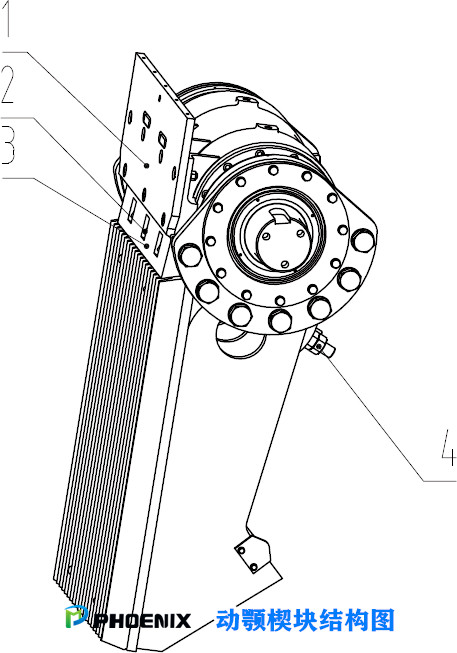

1動顎護板;2動顎楔塊;3螺栓;4螺母
4、使用敲擊扳手和兩用扳手松開固定動顎楔塊(2)的螺母(4);
5、拆下螺母(4);
6、敲出螺栓(3)和動顎楔塊(2)。
拆卸動顎楔塊建議的工具
46 mm 敲擊扳手
46 mm 兩用扳手撐材
然后繼續講一下如何安裝顎式破碎機的動顎楔塊,詳細步驟如下:
注意!如果計劃更換破碎室內的更多零件,在安裝新的動顎楔塊前,請參照廠家提供的說明書進行安裝。
1、清潔動顎楔塊所在的狹槽;
2、使用螺栓(3)將動顎楔塊(2)推入;
3、將螺母(4)放到螺栓(3)上面;
4、使用敲擊扳手和兩用扳手?jǐn)Q緊螺母(4);
注意! 動顎楔塊不得與其所在狹槽頂部的顎體接觸,新動顎楔塊應至少移動10mm用于磨損;
5、從破碎室上拆下?lián)尾摹?/span>
注意!以上安裝步驟必須根據日常檢驗和養護正確安裝規程進行,如果必要,應擰緊螺母。
以上就是更換顎式破碎機動顎楔塊的詳細步驟,需要顎式破碎機配件,請與“上海恒源冶金設備有限公司”最近的代理商聯系或直接撥打本司服務熱線:4008202021,以下是顎式破碎機磨損零件表:
顎式破碎機配件名稱 | 數量 | 配件重量 |
前墻固定楔塊 | 1 | 靜止式顎體,重量116kg |
螺栓 M56×615 | 3 | 靜止式顎體 |
自鎖螺母 M56 | 6 | 靜止式顎體 |
墊圈 56 | 3 | 靜止式顎體 |
動顎楔塊 | 1 | 活動式顎體,重量145kg |
螺栓 M56×1155 | 3 | 活動式顎體 |
自鎖螺母 M56 | 3 | 活動式顎體 |
注意!此文對活動式顎體和靜止式顎體均適用,本文描述的是活動式顎體動顎楔塊的更換步驟。固定、活動顎板在磨損掉齒高的15%(約留下6mm-8mm)時,應予以更換,否則將引起載荷突變而損傷設備。
