反擊式破碎機課堂(二)

  反擊式破碎機課堂(二)



  上期我們?yōu)榇蠹抑v述了反擊式破碎機的工作原理,那么今天小編繼續為大家介紹一下反擊式破碎機的用途、技術參數和結構特征:

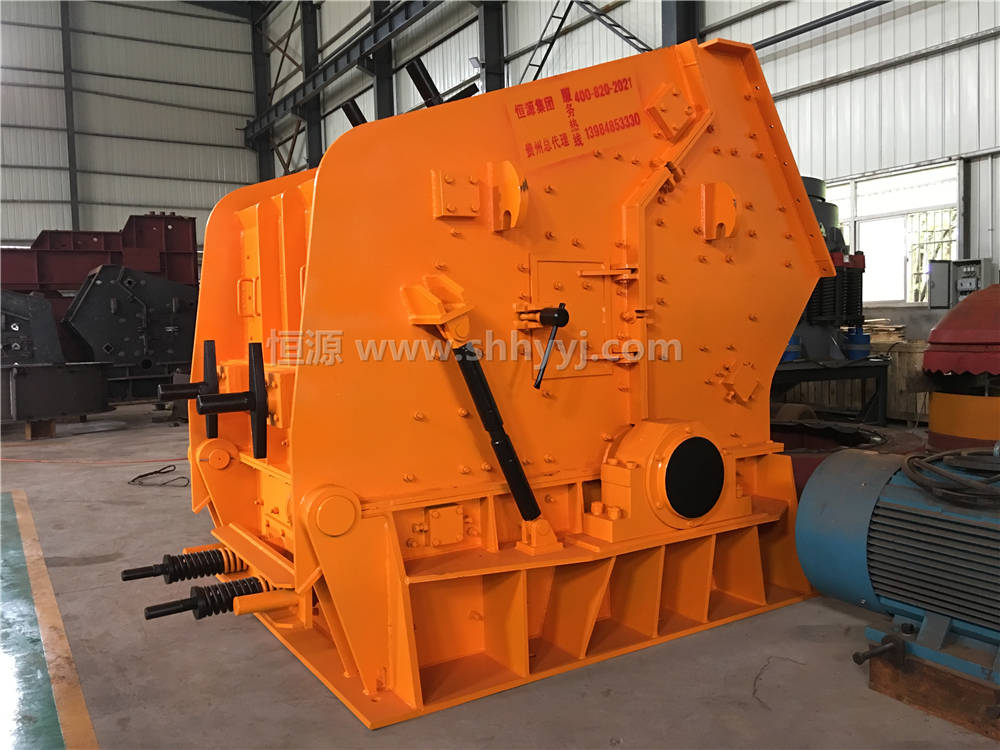

反擊式破碎機

  一、產品用途:



  反擊式破碎機已經發展到能破碎較硬的物料,破碎抗壓強度不超過320Mpa的巖石。廣泛應用于建材、交通、能源、水泥、礦山、化工等行業。本機不適用于表面水分大于8~10%的礦石或粘性物料的破碎。



  二、產品規格及主要技術參數:

型號

轉子直徑

(mm)

進料口尺寸

(mm*mm)

最大給料尺寸

(mm)

處理能力

(t/h)

電機功率

(kw)

重量

(t)

外形尺寸

(mm)

PF-1007

1000×700

400×730

300

25-45

30--55

9.5

2400×1558×2660

PF-1010

1000×1050

400×1080

350

50-80

55-75

12.2

2400×2250×2620

PF-1210

1250×1050

400×1280

350

80-120

110-132

14.2

2690×2338×2890

PF-1214

1250×1400

400×1430

350

100-160

132-160

18.5

2690×2688×2890

PF-1310

1300×1050

490×1170

400

80-140

110-160

13.5

2780×2478×2855

PF-1315

1320×1500

860×1520

500

150-220

220

20.9

3350×2710×2670

PF-1316

1300×1600

858×1650

460

150-200

200

20.5

3096×3273×2667

PF-1415

1450×1500

900×1650

500

200-260

260-280

27.1

3400×3500×3280

PF-1515

1500×1500

980×1610

500

220-280

315

30.5

3950×3350×3055

PF-1500

1530×1500

1530×500

300

230-320

220-315

28

3300×3100×3060

   以上是反擊式破碎機的技術參數,如有更改恕不通知。



  三、機構特征:



  如圖1所示,反擊式破碎機主要由轉子、反擊架、機架、棘輪翻蓋(液壓翻蓋)和傳動部分等零部件組成。



  1、轉 子 2、反擊架 3、機 架



  圖1 反擊破碎機結構圖



  ■ 轉子部分



  轉子體是本機心臟部分(見圖2)。轉子架采用鋼板焊接而成,板錘被固定在正確的位置,軸向限位裝置能有效的防止板錘竄動。



  板錘采用高耐磨材料制成。整個轉子具有良好的動靜平衡和耐沖擊性。



  ■ 機架



  機架是由三部分堅固、抗扭的箱形焊接結構組成,彼此用高強度螺栓連接。為保證安全可靠地更換易損件,鉸接式機架蓋可用機械裝置或液壓裝置打開。建議用戶在機架上方設置起吊裝置,這將幫助你更為快捷地打開上機架以更換易損件或檢測設備。機架兩側均設有檢測門。



  ■ 反擊架



  本機裝有前、后二個反擊架,均采用自重式懸掛結構。每一反擊架被單獨地支承在破碎機機架上。破碎機工作時,反擊架由自重保持其正常工作位置;過鐵時,反擊架迅速抬起,異物排除后,又重新返回原處。反擊架與轉子之間的間隙可通過懸掛螺栓進行調整。反擊襯板用高強度螺栓固定在反擊架上。反擊襯板可以從磨損較大的地方更換到磨損較小的地方。



  1、轉子架 2、板錘 3、軸 4、槽輪



  圖2 轉子部件圖



  ■ 傳動部分



  傳動采用三角皮帶傳動。與主軸配合的槽輪采用脹套聯接,便于裝拆。轉子的速度可通過更換電機槽輪來調整。



  今天就講到這里,下期我們還會繼續為大家介紹反擊式破碎機的安裝調試和試運轉方面的問題,敬請期待。



  更多產品咨詢請參考yuyi360.cn:細碎機,顎式破碎機,圓錐破碎機,可逆錘式破碎機


返回首頁

關鍵詞標簽:機心,起吊,易損,翻蓋,螺栓



上一篇:反擊式破碎機課堂(三) 下一篇:反擊式破碎機銷售實錄

相關文章
相關資訊


恒源生產的廣西砂石生產線設備已成功投入運行 恒源生產的廣西砂石生產線設備已成功投入運行
2019-05-24
2019年5月份,本公司生產制造的砂石設備,經過十多個小時的路程,歷經千...[詳細]
上海破碎機簡述 上海破碎機簡述
2019-05-12
  上海破碎機簡述  對于破碎機的大名相信我們都是不陌生的,不管是...[詳細]

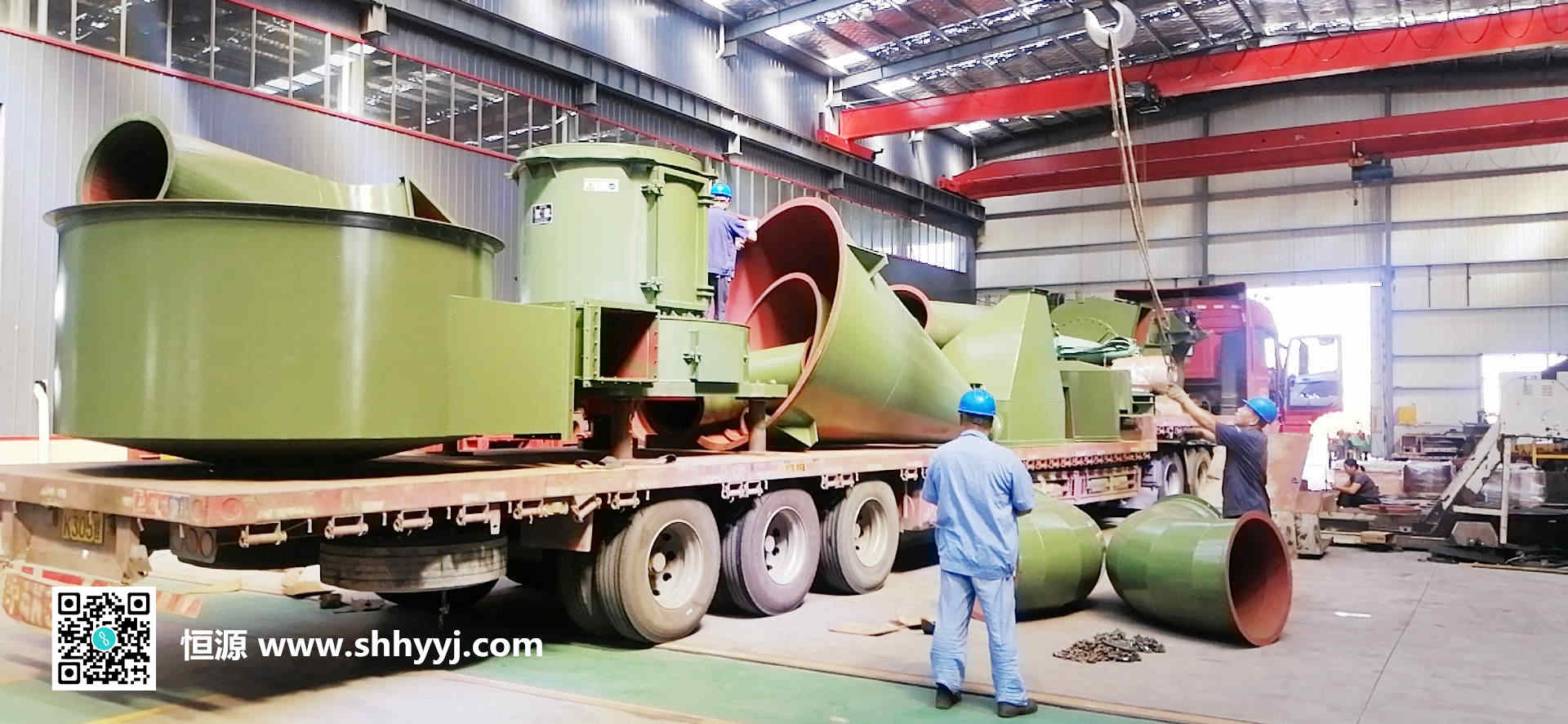

2019年9月7日磨粉機發貨實況回顧-上海恒源冶金設備 2019年9月7日磨粉機發貨實況回顧-上海恒源冶金設備
