導讀：隨著國家對砂石開采越來越嚴格，機制砂的需求量猛增，今天介紹一下如何組建一條時產300噸的鵝卵石機制砂生產線，以及生產線中的破碎機設備配置機型如何選擇和整條制砂生產線工藝方案如何設計等問題。

一、機制砂生產線基本概況：

生產線物料類型為鵝卵石，屬于河砂料，鵝卵石的主要成分是二氧化硅，二氧化硅的莫氏硬度為7左右，95%以上的二氧化硅(SiO2)表面光潔度98%，抗壓強度在600Kg/M2以上，莫氏硬度7～8。

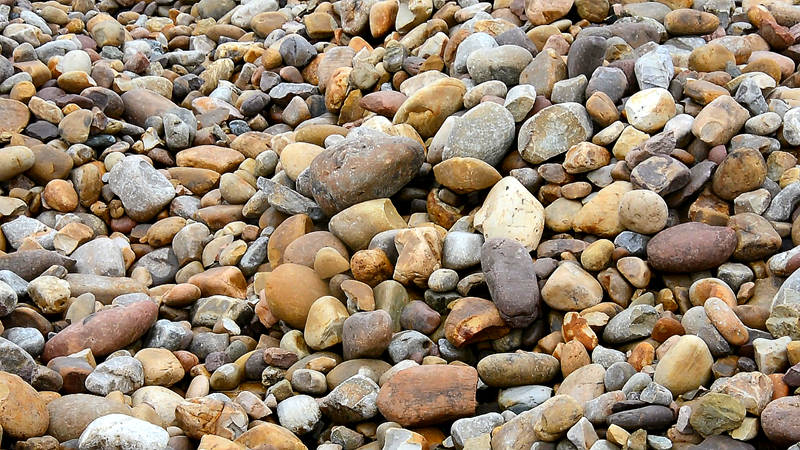

圖：鵝卵石原料

本條機制砂生產線產量在300噸/小時左右，四種出料分別為：0-3mm（精品洗凈砂，雜質少），0-5mm（普通砂），5-8mm（粗砂），10-25mm（需再加工，可增加皮帶輸送機進入閉環式破碎系統繼續制砂作業）。

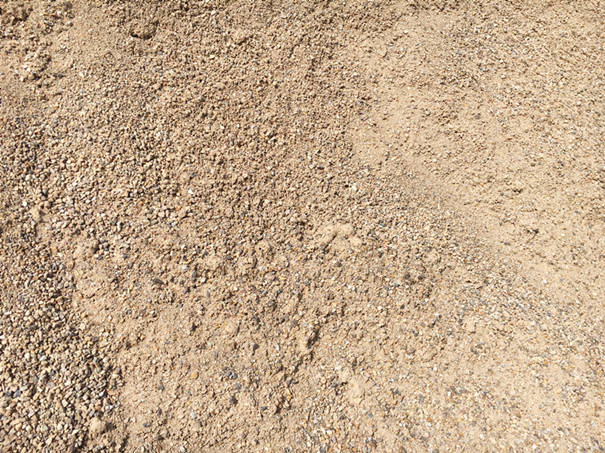

圖：機制砂成品料

二、機制砂生產線設備推薦型號配置（表一）：

序號	推薦設備名稱	設備型號、規格	功率（KW）	數量
1	懸掛喂料機	GZG1253	1.5*2=3	1
2	懸掛喂料機	GZG1003	1.122=4.4	2
3	顎式破碎機	PE600*900	75*2=150	2
4	復合圓錐破碎機	PYFB1321	160*2=320	2
5	整形機	HB1200	160*2=320	1
6	圓振動篩	2YK2170	30*2=60	2
7	圓振動篩	3YK2170	30*2=60	2
8	螺旋式洗砂機	XL-915	11	1
9	集中電控	總裝機容量	928.4	1

三、機制砂生產線設備配置選型推薦：

1、懸掛式喂料機（GZG系列）

1.1、設備概述：

懸掛式喂料機也叫“懸掛式給料機”或“震動喂料機”，它能把塊狀、顆粒狀物料從貯料倉中均勻、定時、連續地給到受料裝置中去的一種設備。在砂石生產線中可為破碎機械連續均勻地喂料，并對物料進行粗篩分，廣泛用于冶金、煤礦、選礦、建材、化工、磨料等行業的破碎篩分聯合設備中，主要功能是為下道工序遞給礦石和巖石。

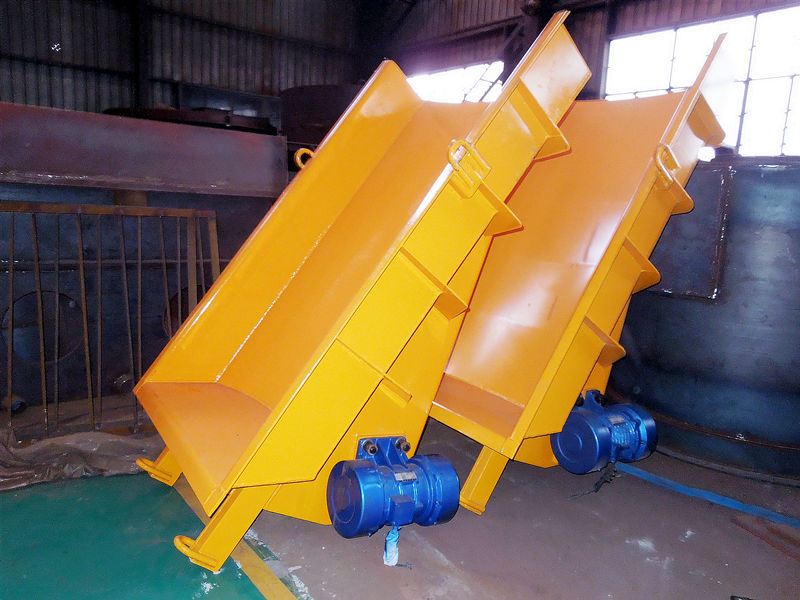

圖：懸掛喂料機

1.2、懸掛給料機工作原理

GZG型振動給料機主要由振動機架、振動電動機、彈簧、支承座及耐磨襯板等組成。由于振動電動機的啟動，使機架在支承彈簧上作強制振動，物料則以此振動為動力，在料槽上作滑動及拋擲運動，從而使物料前移而達到給料目的。

附視頻，點擊觀看：給料機工作原理

1.3、懸掛喂料機技術參數：

設備名稱	懸掛喂料機	懸掛喂料機
設備型號	GZG-1253	GZG-1003
最大進料	350mm	300mm
處理能力	300-460t/h	270-380t/h
電機功率	1.5 kw *2	1.1 kw *2
設備數量	1臺	2臺

1.4、懸掛喂料機現場安裝圖片

圖：懸掛喂料機現場

2、顎式破碎機（PE系列）

2.1、設備概述：

顎式破碎機簡稱“顎破”、“顎破機”、“鄂破”等，PE系列的顎式破碎機具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等優點。顎破被廣泛應用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，顎破能破碎抗壓強度不超過320兆帕的各種物料，作為第一道破碎（頭破）的主要設備，其應用非常廣泛很受用戶的青睞。

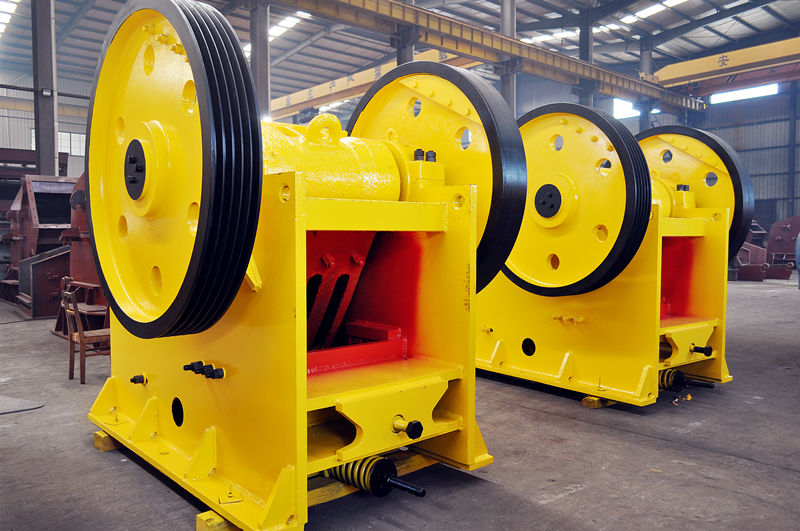

圖：顎式破碎機

2.2、顎式破碎機工作原理

顎破工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被擠壓碎或劈碎，以達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出，從而達到破碎物料的要求。

附視頻，點擊觀看：顎式破碎機工作原理

2.3、PE600*900顎破技術參數

設備名稱	顎式破碎機
設備型號	PE-600*900
最大進料尺寸	500mm
出料口調節范圍	60-160mm
顎破處理能力	50-150t/h
設備外形尺寸	252018402320mm
電機功率	75kw
理論重量	15.5t
使用數量	2臺

2.4、顎式破碎機現場安裝圖片

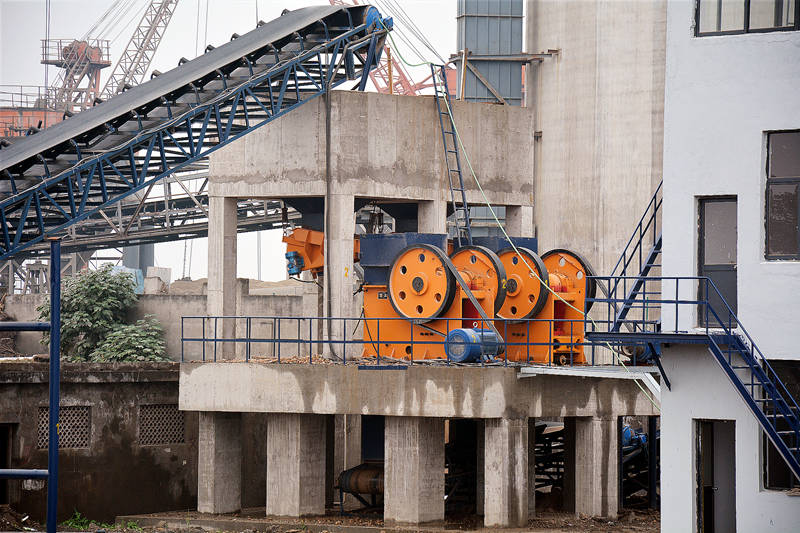

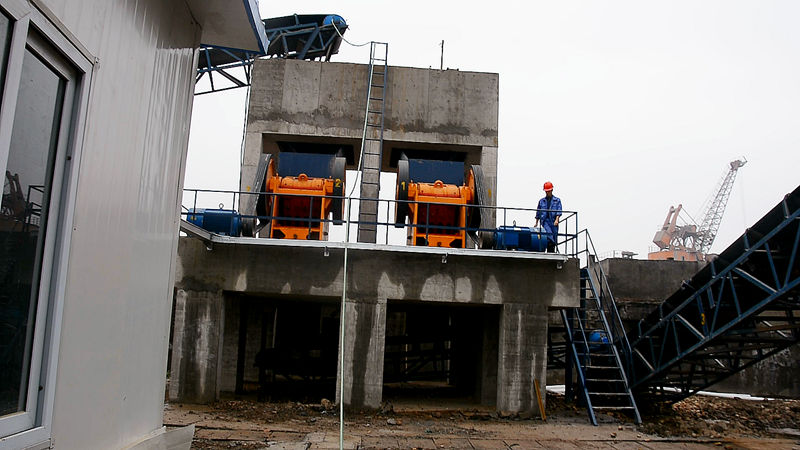

圖：顎式破碎機現場

3、復合圓錐破碎機（PYF系列）

3.1、設備概述：

圓錐破碎機簡稱“圓錐破”，復合圓錐破是典型的層壓式原理破碎機，通過對物料的擠壓使其破碎，設備可被廣泛應用于冶金、建筑、筑路、化工、建材工業中去，圓錐破適用于破碎堅硬與中硬等礦石、鵝卵石或其它巖石類。如鐵礦石、石灰石、石英、花崗巖、水泥熟料等，其破碎范圍比較廣泛。

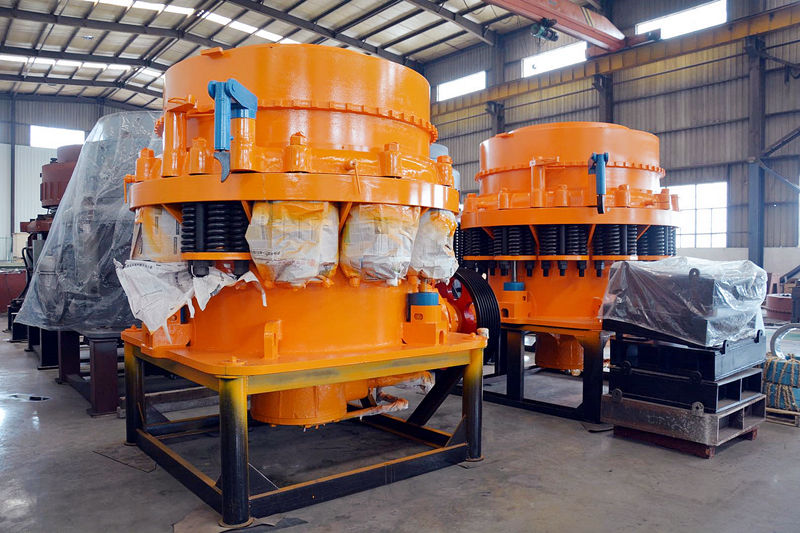

圖：復合圓錐破碎機

3.2、圓錐破碎機工作原理：

在圓錐破碎機工作時，電動機通過水平軸和一對傘形齒輪帶動偏心軸套旋轉，破碎圓錐軸心線在偏心軸套的運動下做旋擺運動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使礦石在破碎腔內不斷地受到擠壓和彎曲而被破碎。

附視頻，點擊觀看：復合圓錐破碎機工作原理

3.3、PYF1300圓錐破碎機技術參數

設備名稱	復合圓錐破碎機
設備型號	PYF1321
最大進料尺寸	178mm
處理能力	132-253t/h
電機功率	160kw
理論重量	23t
數量	2臺

3.4、圓錐破碎機現場安裝圖片

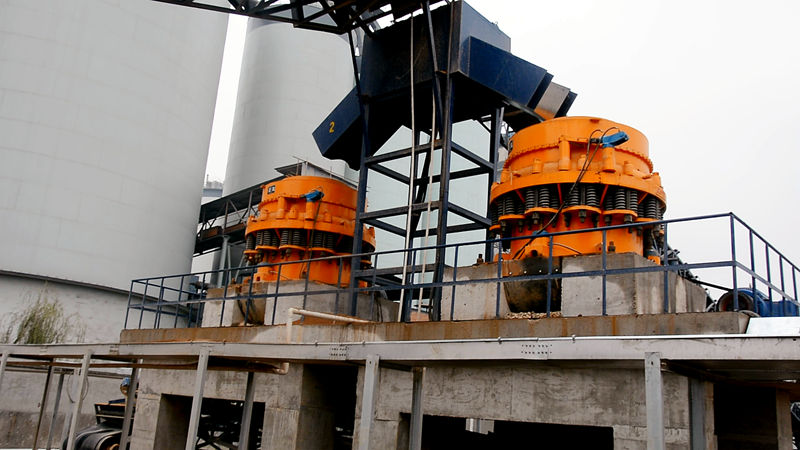

圖：圓錐破碎機現場

4、圓振動篩（YK雙層篩系列）

4.1、設備概述：

圓振動篩簡稱“振動篩”或“圓振篩”，設備運行為圓運動，是專門為采石場篩分料石設計的，也可供選煤、選礦、建材、電力及化工部門作產品分級用，是破碎生產線中必不可少的配套設備，振動篩具有結構合理，激振力強，振動噪音小，易于維修，堅固耐用等特點。

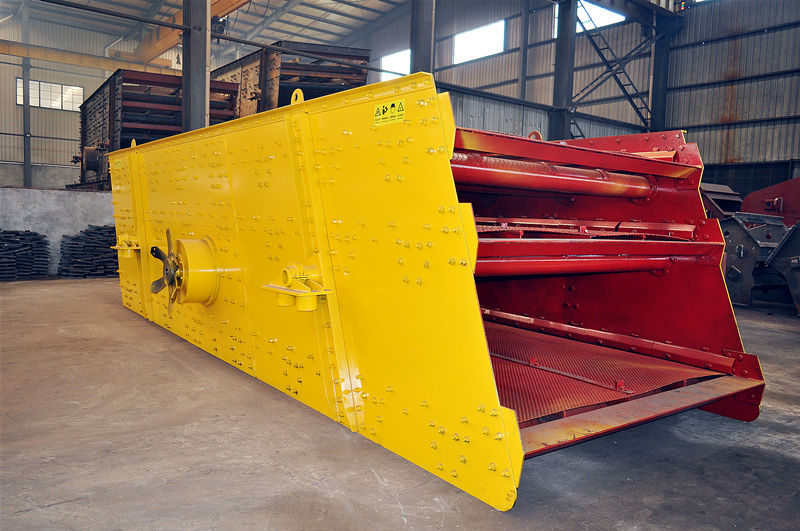

圖：圓振動篩

4.2、圓振動篩工作原理：

圓振動篩是一個以篩箱、激振器等可動部分為質量，以金屬螺旋彈簧為彈性元件，以激振器為激振機構的單質量強迫振動系統的篩分設備。電機通過皮帶輪驅動激振器、偏心軸與偏心塊高速度旋轉產生強大的的離心力，使篩箱作強制的、連續的圓運動，物料則隨篩箱在傾斜的篩面上作連續的拋擲運動，拋起時分層落下時顆粒透篩，周而復始的完成了粒度的分級篩分過程。

附視頻，點擊觀看：振動篩工作原理

4.3、2YK2170振動篩技術參數

設備名稱	振動篩	振動篩
設備型號	2YK2170	3YK2170
處理能力	100-400t/h	100-400t/h
篩面尺寸	2100mmx7000mm	2100mmx7000mm
最大進料	250mm	250mm
電機功率	30kw	30kw
理論重量	9.6t	10.6t
使用數量	2臺	2臺

4.4、YK振動篩現場安裝圖片

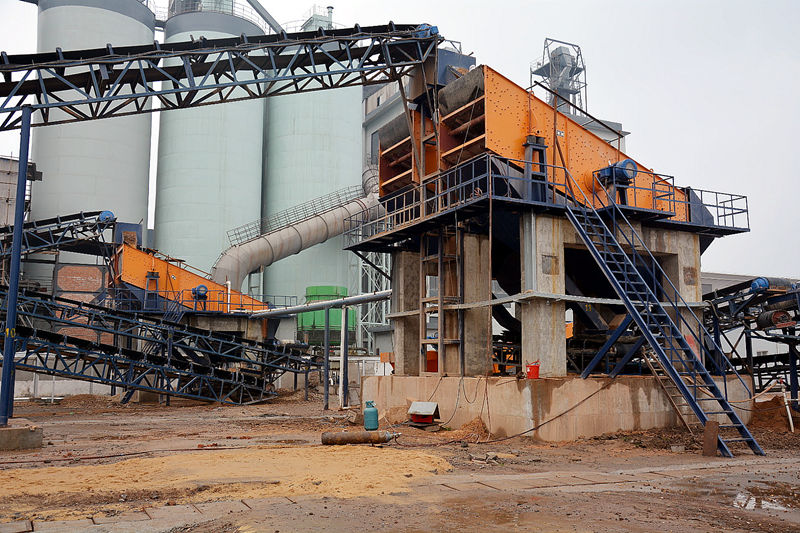

圖：圓振動篩現場

5、制砂整形機（HB系列）

5.1、設備概述：

制砂整形機也稱“整形機”或“砂石料整形機”，我司生產的HB系列砂石整形機是在引用結合國外技術，在PCL砂石整形機基礎上研發生產的。設備具有產量高、能耗低的優點。比較適用于抗壓強度在300兆帕以下的各種砂石、礦石和巖石物料，還可根據用戶要求不同，選用不同轉子轉速和不同電機功率的組合來滿足用戶不同的需求。采用雙電機對稱傳動設計，避免了單電機對主軸和軸承的單邊受力工作，更好的保證了主軸和軸承在運轉過程中受力均勻。

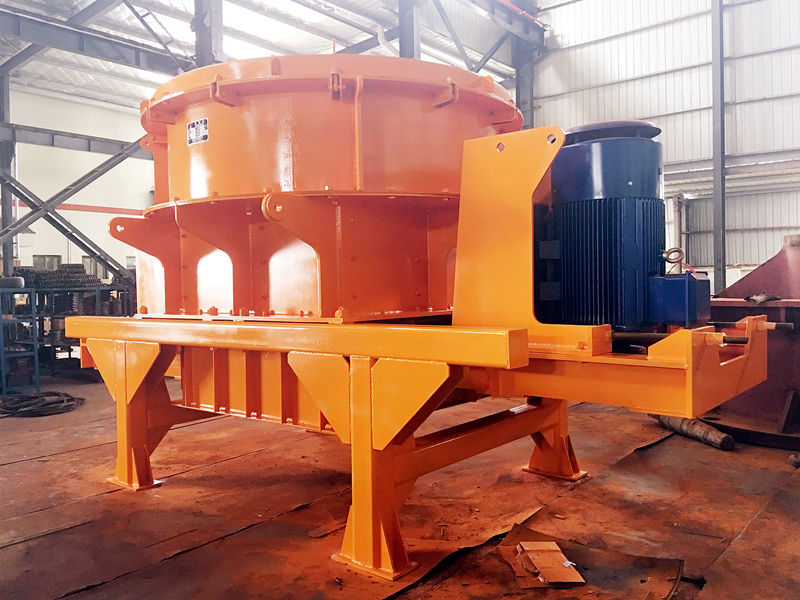

圖：制砂整形機

5.2、制砂整形機工作原理

HB系列整形機由本體、進料管、料襯架、軸系、轉子及電機組成。在物料入口兩側安裝有空氣循環裝置，使轉子旋轉所產生的風及粉塵在機器內部循環，以減少粉塵污染。而高速旋轉的轉子，由于精確地調整了平衡，從而實現了低噪音、低振動，由于采用了特殊的耐磨件，其轉子內的易損件壽命長。在改變轉子轉速的條件下，很方便的改成“石打鐵”的制砂機，整形機絕大多數零部件可以和HX系列制砂機通用互換。由于整形機為高轉速設備，該設備配有干油潤滑方式，均配備SKF軸承，使該設備保持很好的運行平穩性。

附視頻，點擊觀看：制砂整形機工作原理

5.3、HB制砂整形機技術參數

序號	制砂整形機規格參數選項			技術參數數據
1	整形機制造廠家名稱			上海恒源冶金設備有限公司
2	制砂機型號及規格			制砂整形機HB-1000
3	進料口尺寸			600×510mm
4	最大允許入料粒度			400×400×400mm
5	最大允許入料水分（%）			1.5%
6	出料粒度			≤35mm
7	生產能力 (通過量)		最大（t/h）	300t/h
			平均（t/h）	200t/h
8	需要功率（kW）			320kW
9	轉子尺寸			φ1200mm
10	轉子的圓周速度（m/s）			70m/s
11	轉子各單體材質、數量（描述）			軸40Cr調質，一件
12	轉子主軸承型號			NU2326/C5,6326/C3
13	傳動裝置	傳動形式		三角皮帶傳動
		帶輪規格（直徑及輪寬）（mm）		φ495×238.2 mm
		帶型及帶數		窄V帶
15	驅動電機	型號		Y2-355M1-6
		功率（kW）		160KW×2
		電壓（V）		380V
		轉速（r/min）		990r/min
		防護等級		IP54
		絕緣等級		F級
16	主要部件的重量	轉子		1.002t
17	最大檢修重量			2.5t
	機器外形尺寸			5.2×2.88×3.12 m
	機器重量（不包括電動機）（t）			15.5 t
	破碎機基本結構（描述）			殼體為螺栓連接件件，轉子為裝配件，傳動方式為三角皮帶傳動。
18	主機的質量要求和技術標準以及質量保證措施			所有主、關零件均嚴格按國家標準和圖紙要求加工，并有質檢員嚴格把關。
19	各磨損件的使用壽命			對通常的石灰石本機外刀片的壽命能達到1000小時，內刀片的壽命能達到2000小時，（250天/年，每天8小時），如石料含硅量過高，會以幾何倍數增加磨損。
20	數量			1臺

5.4、制砂整形機現場安裝圖片

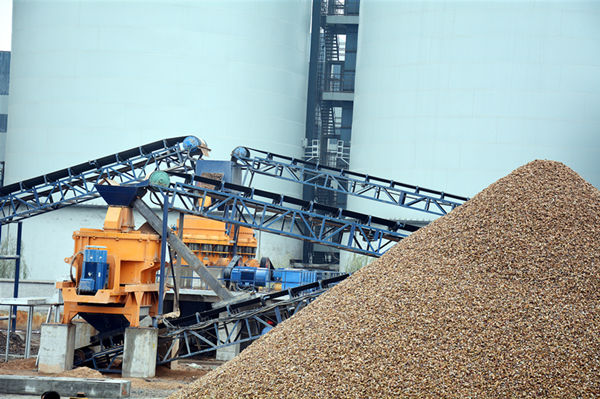

圖：制砂整形機現場

6、螺旋洗砂機（XL系列）

6.1、設備概述：

螺旋洗砂機簡稱“螺旋洗”或“洗砂機”，其結構構造為兩個螺旋形狀的轉子在箱體內，可分為單螺旋洗砂機和雙螺旋洗砂機；螺旋洗砂機是適用于建筑工地、砂石廠、水電站混凝土大壩工地、郵電電桿廠等單位砂石及鑄造用“七0”砂，玻璃廠石英砂及油井回填用壓力砂的洗選、分級和脫水等。

圖：螺旋洗砂機

6.2、螺旋洗砂機工作原理

螺旋洗砂機按15°傾斜角度布置安裝，水槽下部是由三邊堰板包圍形成一個沉淀池，螺旋頭部沒入沉淀池內，螺旋由電動機經過減速機驅動連續旋轉，由沉淀池底部多孔板給入清洗水，該設備兼有清洗、脫水、分級三種功能。

清洗：砂石從給料箱進入沉淀池，在轉動著的螺旋葉片作用下，使砂石翻滾并互相研磨，除去覆蓋砂石表面的雜質，同時破壞包復砂粒的水汽層，以利于脫水。由多孔板進入的清洗水形成上升水流，將比重小的異物帶到水面溢出堰外，完成清洗作用。

脫水：比重較大的顆粒沉入槽底，在槽底彎板一邊，由螺旋葉片將砂石向上推進。由于水槽長度超出底部水平線有一個合適的長度，在向上推進過程中，除去砂石中多余水份，脫出的水從水槽底另一側排水溝流入沉淀池，砂石則從水槽上端槽底排料口排出。

分級：是借助于固體顆粒大小不同和比重不同，造成在液體中沉降速度也不同的原理。細砂粒浮游在表面后在水中成溢流出，而粗料砂粒沉于槽底，通過螺旋推向上部排出進行機械分級的作業。

6.3、螺旋洗砂機技術參數

設備名稱	螺旋式洗砂機
設備型號	XL-915
最大進料粒度	10mm
處理能力	100t/h
外形尺寸	850028103600mm
電機功率	11kw
理論重量	6.27t
使用數量	1臺

6.4、螺旋洗砂機現場安裝圖片

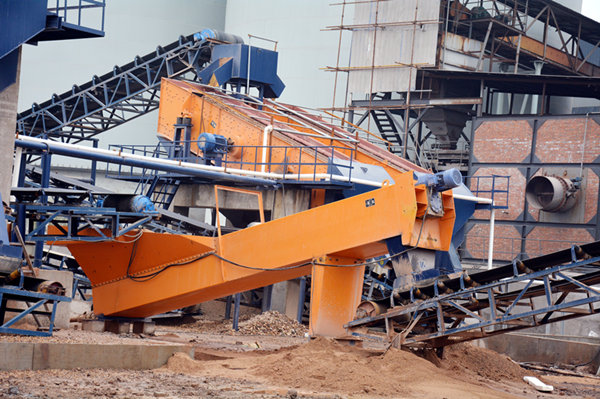

圖：螺旋洗砂機現場

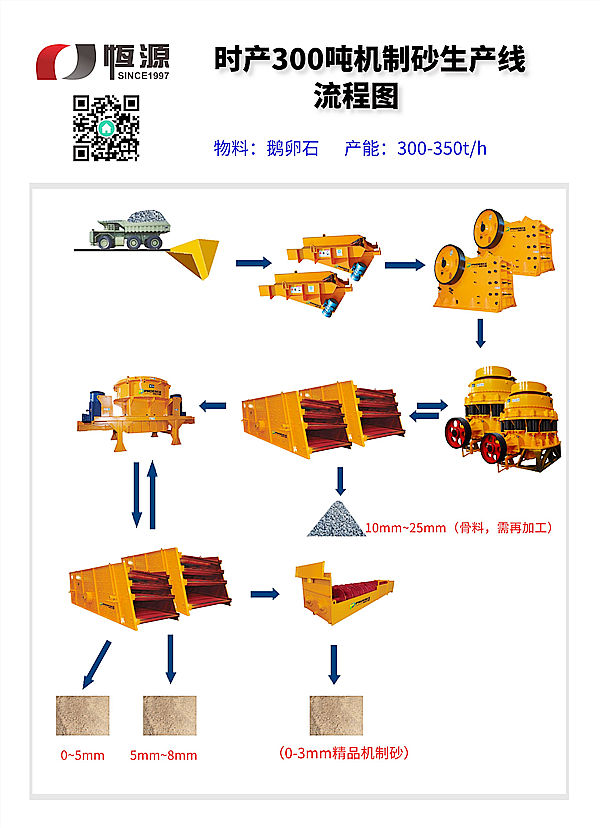

四、時產300噸機制砂生產線工藝流程圖

五、機制砂生產線設計方案流程介紹

本生產線流程是先由卡車往料倉內倒入鵝卵石原料，進入到GZG1253懸掛喂料機內，振動輸送至兩臺PE600*900顎式破碎機內進行粗碎作業，顎破排料口排出60mm-160mm的粗破料，通過皮帶輸送機輸送至2臺PYF圓錐破碎機內進行二次層壓破碎，得出16mm-38mm的半成品物料，再通過皮帶輸送機輸送至2臺3YK2170振動篩內進行物料分級篩選，一部分篩選料輸送至HB1000制砂機中進行制砂作業，另一部分料再次進入閉環系統輸送至圓錐破進行再次粉碎，直至達到需要的粒度。還有一部分10-25mm的直接輸送至堆場作為骨料物料。

制砂機排料口的成品物料通過皮帶輸送機輸送至兩臺2YK-2170進行細篩分分級作業，分別篩選出0-5mm（普通砂）和5-8mm（粗砂），在末端輸送至螺旋洗砂機進行洗沙作業，得出0-3（精品砂）。

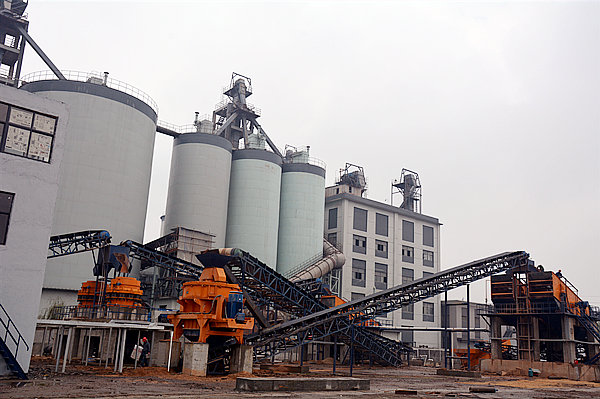

圖：機制砂生產線現場

六、整套機制砂生產線設備的保修條款

1、設備安裝責任劃分

（1）、由廠家提供平面布置圖、土建基礎圖、設備安裝圖（在設備進場時提供）；

（2）、廠家負責免費指導安裝調試，用戶負責土建工程、設備安裝的原輔材料、起重設備及人工費用、照明設施、電線、電纜；

2、設備保修條款

（1）、本司全面執行國家對產品質量服務的有關要求，對本司產品質量一年內實行“三包”（包修、包換、包退）、“三保”（保證產品質量、保證信守合同、保證優質服務）政策。主機設備保修壹年，皮帶機、電器保修半年。

（2）、隨時解決用戶反饋的問題。國內客戶保障24小時內解決問題，如果有電話解決不了的問題，本司保證48小時之內派出技術人員趕赴現場（國內），服務結果請用戶簽字確認，并形成服務檔案。

以上就是時產300噸的機制砂生產線中運用到的破碎機設備和制砂機設備配置選型方案，上海恒源冶金設備有限公司是一家具有20多年豐富經驗的礦山破碎機生產制造企業，生產各種類型的制砂機機設備和石料破碎篩分生產線聯合設備，同時也給用戶免費設計和優化各種砂石生產線方案，公司技術人員會根據用戶實際情況來科學配置，讓生產線投資小、回本快、利潤大、更環保，達到預期的效果。

作為專業的破碎機、制砂機設備廠家，我們生產的砂石設備型號全，并量身為用戶設計生產線方案，合理搭配設備，能保障用戶高收益、高回報，詳細的其他碎石生產線搭配方案和選型標準，歡迎隨時免費在線咨詢。如果您想知道一條機制砂生產線設備價格多少，可撥打本司產品服務熱線或通過網站留言詢價。

【友情提醒】如果你想組建一條機制砂生產線，完全不懂怕被人“坑”的話，在選購設備時遵循以下幾個原則：

1、選擇新型的設備，落后的設備不要選，多了解市場上較新的新型制砂機產品；

2、選擇環保節能、符合自身產量標準的制砂設備；多了解砂石設備的參數，比如產品適用的產量、配套電機的功率、設備的結構等產品信息；

3、一定要選擇經驗豐富的破碎機實體生產廠家購買設備，小廠和皮包公司千萬別選，只有選擇有實力的破碎機械生產廠家，售后服務才能得到保障，在購買設備后期作業中遇到任何問題，實體廠家都可以免費為客戶提供解決方案；

4、注意那些宣傳購買設備能保證用戶獲得很高利潤的廠家，任何設備都不可能完美的，免費試機等都是宣傳手段而已。
