制砂機設備
制砂整形機
產品電子樣本:https://www.yunzhan365.com/bookcase/sbhc/
制砂機簡介:
制砂機又稱制砂整形機,恒源制砂機廠家在原有高性能HX系列制砂機的基礎上,結合設備在不同工況下實際運行情況以及操作者的反饋建議,開發出的制砂機價格實惠、破碎效率更高、操作控制智能化。
該機通過改進進料方式、優化破碎腔型、采用新的轉子設計、加裝起吊裝置等,顯著降低了物料流動阻力、提高物料通過能力、降低易損件磨損率、提高能量利用率、延長維護周期、縮短維修時耗。
制砂機工作原理:
制砂機設備通過物料連續不斷的輸送至制砂機上方分料器以后,在分料器內形成自然堆積(滿腔喂料),然后分別由分料器中心及周圍自然下落至制砂機破碎腔內,從分料器中心進入的物料在進入葉輪以后,經過高速旋轉的葉輪迅速加速,然后以數十倍重力加速度的從葉輪內拋射出來。被高速拋出的物料首先同由分料器四周自由落下的物料完成次沖擊破碎(石打石),然后又一起沖擊到渦流腔內周護板上完成第二次破碎(石打鐵)。不斷沖擊到周護板上的物料又不斷的被反彈回來,再次與從葉輪中心高速拋射出來的物料撞擊,形成連續不間斷破碎。這樣,一塊物料在渦流腔內經過多次撞擊破碎以后,成品由制砂機下方排料口排除。
制砂機性能特點:
1.優的發射口及內部更流暢的曲線形設計,降低物料的流動阻力,大幅度的提高物料通過能力,破碎效率更高;
2.優化設計的散料盤和液壓裝置實現了瀑落式進料與中心進料的結合,中心進料量大小的調節更方便,使破碎腔內的物料充分破碎;
3.優化電機架結構,電機架和觀察維護平臺一體化設計,結構緊湊、運行穩定可靠;
4.周護板采用兩塊上下并裝,磨損后可對調使用,延長耐磨件使用壽命,降低運營成本;
5.電機座采用液壓調整,控制元件,保證主軸兩側受力一致;
6.上蓋舉臂和起吊裝置均采用液壓控制,易損件更換更加簡便快捷;
7.采用無油封防漏結構設計、多管路稀油潤滑,實現上下軸承同時潤滑,顯著提高軸承使用周期;
8.自帶振動檢測報警裝置,如果設備發生不良運轉,可發出警告,設備快速停止工作,達到保護機器目的;
9.稀油潤滑站,雙油泵互補保證供油,自動檢測油量,無油流,無油壓,自動停機。
制砂機參數:
型號 |
最大給料
(mm)
|
轉子直徑 |
轉速(m/s) |
電機功率(Kw) |
處理能力
TPH
|
重量
(Kgs)
|
外形尺寸
mm*mm*mm
|
HX-1000
|
30 |
1040 |
60 |
132×2 |
180 |
17800 |
5170X2880X3150 |
160×2 |
210 |
||||||
70 |
110×2 |
130 |
|||||
132×2 |
170 |
||||||
HX-1200 |
35 |
1235 |
60 |
132×2 |
230 |
18500 |
5170X2880X3150 |
160×2 |
260 |
||||||
185×2 |
280 |
||||||
70 |
132×2 |
200 |
|||||
160×2 |
240 |
||||||
185×2 |
260 |
整形機參數:
型號 |
給料大小 |
轉速(m/s) |
處理能力 (t/h) |
電機功率 (kw) |
重量 (kg) |
外形尺寸 |
HB-1000 |
40 |
45 |
133-174 |
110×2 |
17500 |
5710×2880×3150 |
40 |
50 |
181-220 |
132×2 |
17500 |
5710×2880×3150 |
|
HB-1200 |
40 |
45 |
185-240 |
132×2 |
18300 |
5710×2880×3150 |
40 |
50 |
220-260 |
160×2 |
18300 |
5710×2880×3150 |
|
40 |
50 |
255-300 |
185×2 |
18300 |
5710×2880×3150 |
注: 參數如有更新,恕不另行通知,請聯系我們。

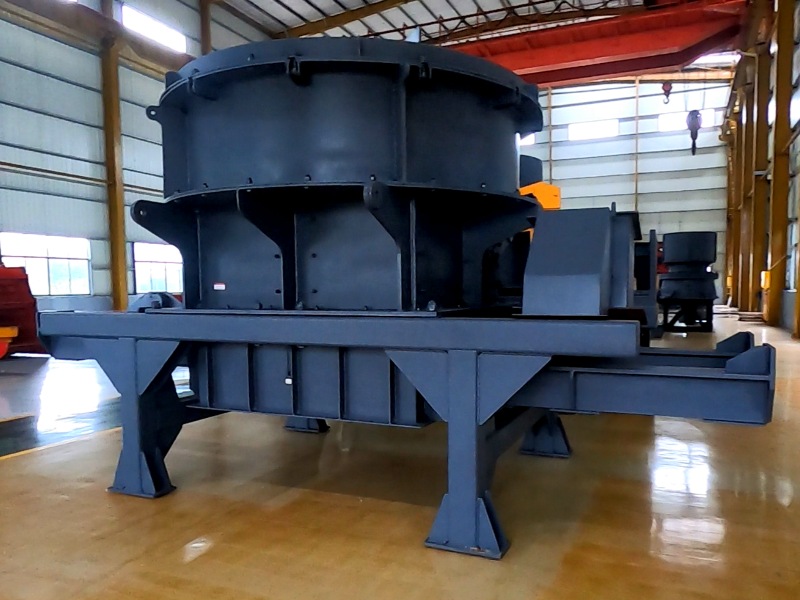

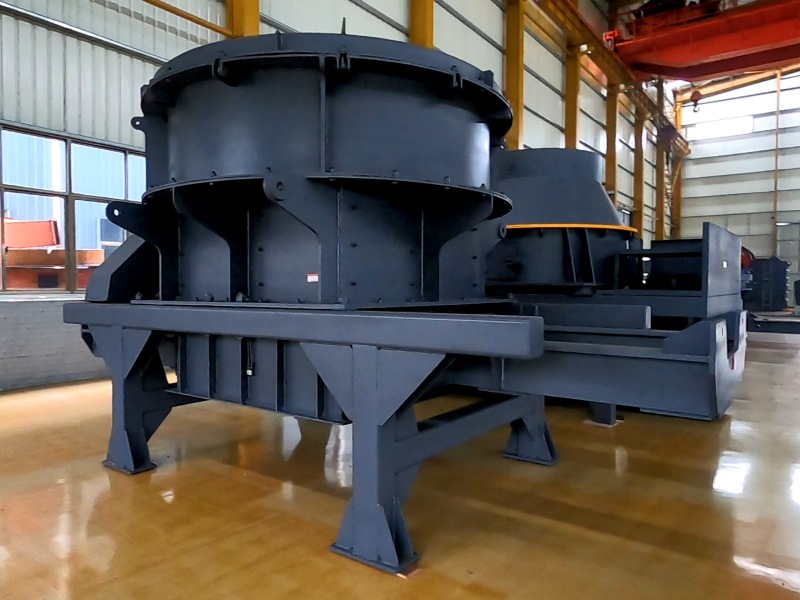

制砂機出廠圖片:

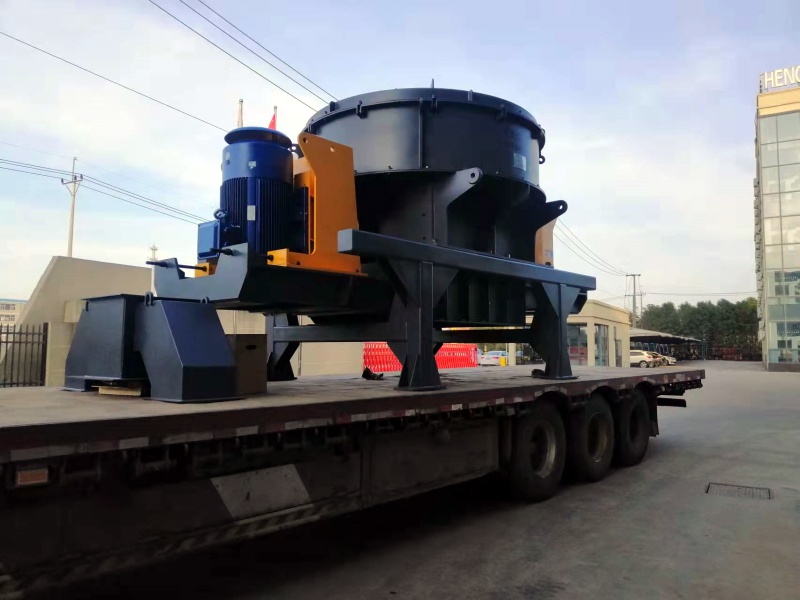

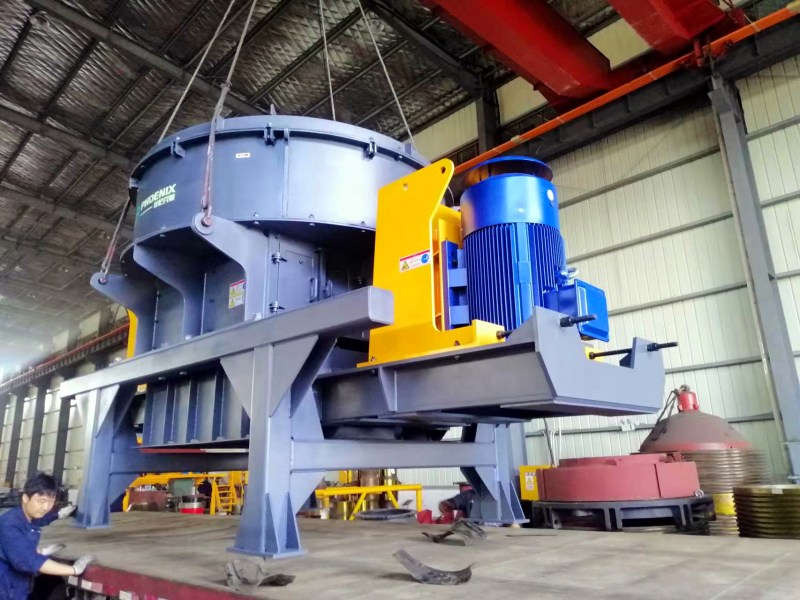

制砂機發貨圖片:
制砂機現場圖片:
制砂機視頻:
制砂機價格:
價格由客戶選購的型號來決定,因此請客戶撥打電話來索取。
制砂機采購電話:4008202021
