恒源擺式磨粉機產品連載介紹(1)
【導讀】磨粉機制粉生產線主要是由擺式磨粉機主機、分析機、鼓風機、畚斗提升機、電磁振動給料機、顎式破碎機、管道裝置及電控設備等組成。后續我們會給大家連載介紹本公司生產的擺式磨粉機產品連載報告,以便讓客戶更多了解設備的參數、性能、操作事項等技術問題。

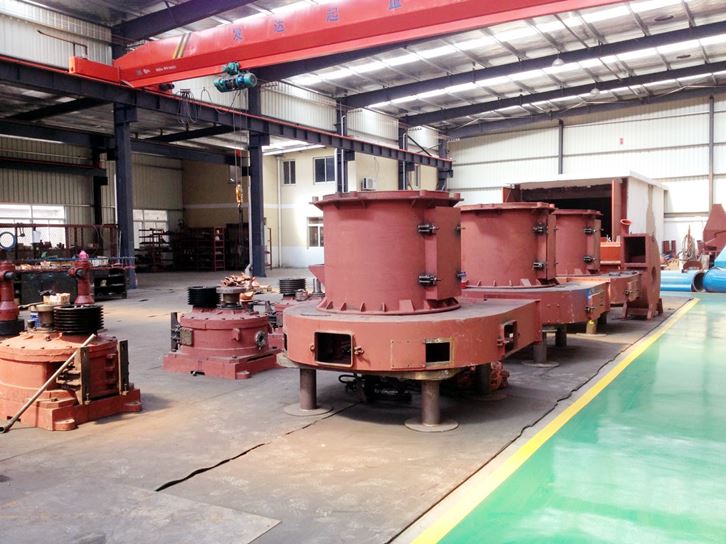

擺式磨粉機主機
一、機器的用途:
擺式磨粉機主要用于粉磨陶土地、瓷土、粘土、膨潤土、白云石、螢石、方解石、滑石、長石、重晶石、石膏等硬度在莫氏七級以下,濕度在6%以下的各種非易燃易爆之礦產物料。
擺式磨粉機成品粒度按不同要求可在0.125~0.044毫米(相當于120目~325目/吋)范圍內任意調節。
二、基本參數:
規格及技術性能數據見技術參數表1和表2。
產品技術參數表1
產品技術參數表2
三、工作原理與結構特征 :
(一)工作原理:
物料粉磨過程:塊狀物料經顎式破碎機破碎至一定大小的粒度(粉狀或細粒物料可不經過顎式破碎機)由畚斗提升機將物料垂直輸送到儲料斗。再由電磁振動給料機把物料定量、均勻連續地送入主機內,進行研磨。研磨后的粉子被鼓風機鼓出之風流帶出,經置于主機上方的分析機進行分級。細度合乎規格的粉子,隨風流進入大旋風收集器,收集后經出粉管排出即為成品。風流由大旋風收集器上端的回風管流入鼓風機。整個風路系統是密閉循環的,并且是在負壓狀態下流動的。
由于被磨物中含有水份,在研磨時蒸發變?yōu)闅怏w以及整個風管中各法蘭接合處漏入風管的氣體,導致循環風路中的風量增加,此項增加的風量,從鼓風機和主機中間的余風管導入簡易布袋除塵器。隨同風流入之若干細粉,經簡易布袋除塵器收集后排出,氣體經簡易布袋除塵器上布袋過濾排入大氣中。
主機通過傳動裝置帶動中心軸轉動,中心軸的上端連接著一個主要另件一一梅花架,梅花架上裝有磨輥裝置形成一個活動支點,它不僅圍繞著中心軸公轉,同時磨輥本身因摩擦而自轉。梅花架下端裝有鏟刀裝置其位置正好和磨輥裝相交叉,每一把鏟刀在轉動過程中把喂入主機的物汁拋向磨輥與磨環之間,形成一個 墊料層,由于磨輥在轉動時所產生的離心力,物料的粉碎即由此而產生。
分析機的葉片轉盤上裝有60片葉片,通過二級減速,借主軸帶動而旋轉。

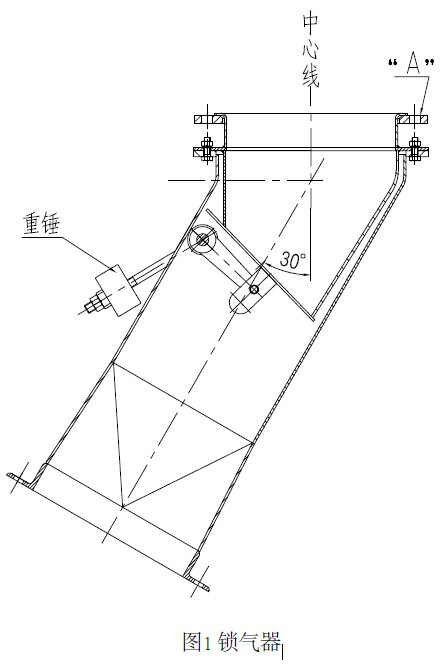

索氣器結構圖
由于電磁調速電機轉速可自行調節,所以葉片轉盤速度的快慢也能得到相應的調節。假如要求得到很細的成品粒度,那么必須提高葉片回轉速度,使葉片和粉子接觸率增加,更多不合要求的粉子,被葉片拋向外殼壁,失掉離心力,由重力作用回落到主機重磨。合乎規格的粉子由風流吸出,通過進粉管導入大旋風分離器,進行風和粉子的分離。
粉子從切線方向進入收料用的大旋風分離器,由于氣流進行高速旋轉,在旋轉中產生很大的離心力,將大部份粉子甩向器壁,粉子碰到器壁,失去速度而沿壁落與氣體分開。旋轉的氣流隨圓錐體的收縮而向中心靠攏氣流達到錐底,便開始旋轉上升,形成一股自下而上的螺旋線運動氣流,由大旋風分離器上部排出,再由回氣管吸入風機,然后由風機出口將氣體通入主機回氣箱內,這樣形成了一個循環系統。物料不斷地被粉碎,又被氣流不斷地帶走。所以整個管道裝置起到了一個輸送粉料的作用。
在大旋風分離器下部出口裝有鎖氣器(圖1),因?yàn)檎麄€(gè)管道裝置處于在負壓狀態下運行而磨機外處于正壓狀態,鎖氣器是把正負壓的氣流鎖住隔離,這是一個相當重要的部位,由于不裝鎖氣器或者鎖氣器密封不嚴就會造成不出粉或者很少出粉,影響產量。
所以在安裝鎖氣器時,必須使“A”面保持平整,與大旋風收集器聯接處須放置填料,用螺栓擰緊不得漏氣。
(二)結構特征:
1、擺式磨粉機由于是立式結構,占地面積較小。
2、擺式磨粉機的成套性強,從塊料粉碎到成品包裝,能獨立自成生產體系。
3、經過擺式磨粉機研磨的成品粒度均能達到所需細度的99%通過,這是其他磨粉機所不能勝任的。
4、由于采用了電磁振動給料機給料均勻,易于調節,體積小重量輕,省油省電,使用維護方便。
5、電氣采用集中控制,選型先進。
6、主機傳動裝置采用密閉齒輪減速機,傳動平穩、運轉可靠,無滲漏油現象。
7、主機鏟刀架磨損后便于更換,鏟刀架由上下二部分組成,下部磨損后拆卸連接螺栓可調換。(見圖2鏟刀架結構特征示意圖)
8、風機轉速變化與風量、風壓、功率的變化關系式如下:
轉速變化關系公式
式中:Q1——變化前風量(米3/小時)
Q2——變化后風量(米3/小時)
n1——變化前轉速(轉/每分)
n2——變化后轉速(轉/每分)
H1——變化前風壓(帕)
H2——變化后風壓(帕)
N1——變化前功率(千瓦)
N2——變化后功率(千瓦)
如要改變轉速,必須遵循上述原則。
以上就是本公司擺式磨粉機產品連載介紹(1)的內容,后期我們會繼續發布關于磨粉機連載文章,以便能幫助大家更多的了解設備。如需購買設備,請聯系公司客服人員獲取最新價格。
擺式磨粉機主機
一、機器的用途:
擺式磨粉機主要用于粉磨陶土地、瓷土、粘土、膨潤土、白云石、螢石、方解石、滑石、長石、重晶石、石膏等硬度在莫氏七級以下,濕度在6%以下的各種非易燃易爆之礦產物料。
擺式磨粉機成品粒度按不同要求可在0.125~0.044毫米(相當于120目~325目/吋)范圍內任意調節。
二、基本參數:
規格及技術性能數據見技術參數表1和表2。
產品技術參數表1
名 稱 | 單 位 | 規 格 及 技 術 參 數 | ||
4R3216B | 5R4119A | 6R4528 | ||
磨 輥 直 徑 | 毫 米 | 320 | 406 | 450 |
磨 輥 高 度 | 毫 米 | 160 | 189 | 280 |
磨 輥 數 量 | 個 | 4 | 5 | 6 |
磨 環 直 徑 | 毫 米 | 970 | 1270 | 1600 |
中心軸轉數 | 轉/每分 | 130 | 103 | 82 |
最大進料尺寸 | 毫 米 | 20 | 20 | 30 |
鼓風機風量 | 立方米/小時 | 19000 | 43000 | 58000 |
鼓風機風壓 | 帕(斯卡) | 2697 | 2697 | 6860 |
成 品 粒 度 | 毫 米 | 0.125~0.044 | 0.125~0.044 | 0.125~0.044 |
產 量 | 噸/小時 | 1~3 | 2~6 | 6~25 |
外形尺寸 長 | 毫 米 | 8200 | 10500 | 17800 |
寬 | 毫 米 | 5800 | 6500 | 9700 |
高 | 毫 米 | 10580 | 13530 | 10500 |
總重(不包括 電控設備) |
噸 | 15.7 | 25.6 | 42.8 |
產品技術參數表2
名 稱 | 單 位 | 規 格 及 技 術 參 數 | |||
4R3216B | 5R4119A | 6R4528 | |||
主機電動機 |
型 號 功 率 轉 速 |
千 瓦 轉/每分 |
Y225S—4 37 1480 |
Y280S—4 75 1480 |
Y315M—4 132 1485 |
分 析 機 電 動 機 |
型 號 功 率 轉 速 |
千 瓦 轉/每分 |
JZT2 42—4 5.5 1250~125 |
JZT2 51—4 7.5 1250~125 |
JZT2 61—4 15 1250~125 |
畚斗提升機 電 動 機 |
型 號 功 率 轉 速 |
千 瓦 轉/每分 |
Y100L2—4 3 1420 |
Y100L2—4 3 1420 |
Y132M—4 7.5 1450 |
鼓 風 機 電 動 機 |
型 號 功 率 轉 速 |
千 瓦 轉/每分 |
Y200L—4 30 1470 |
Y250M—4 75 1480 |
Y315M—4 132 1485 |
顎式破碎機 電 動 機 |
型 號 功 率 轉 速 |
千 瓦 轉/每分 |
Y180L—6 15 970 |
Y180L—6 15 970 |
Y200L2—6 22 970 |
顎式破碎機 | 型 號 | 250×400 | 250×400 | 250×750 | |
電磁振動 給 料 機 |
型 號 功 率 |
瓦 |
GZ1F 60 |
GZ2F 150 |
GZ3F 250 |
三、工作原理與結構特征 :
(一)工作原理:
物料粉磨過程:塊狀物料經顎式破碎機破碎至一定大小的粒度(粉狀或細粒物料可不經過顎式破碎機)由畚斗提升機將物料垂直輸送到儲料斗。再由電磁振動給料機把物料定量、均勻連續地送入主機內,進行研磨。研磨后的粉子被鼓風機鼓出之風流帶出,經置于主機上方的分析機進行分級。細度合乎規格的粉子,隨風流進入大旋風收集器,收集后經出粉管排出即為成品。風流由大旋風收集器上端的回風管流入鼓風機。整個風路系統是密閉循環的,并且是在負壓狀態下流動的。
由于被磨物中含有水份,在研磨時蒸發變?yōu)闅怏w以及整個風管中各法蘭接合處漏入風管的氣體,導致循環風路中的風量增加,此項增加的風量,從鼓風機和主機中間的余風管導入簡易布袋除塵器。隨同風流入之若干細粉,經簡易布袋除塵器收集后排出,氣體經簡易布袋除塵器上布袋過濾排入大氣中。
主機通過傳動裝置帶動中心軸轉動,中心軸的上端連接著一個主要另件一一梅花架,梅花架上裝有磨輥裝置形成一個活動支點,它不僅圍繞著中心軸公轉,同時磨輥本身因摩擦而自轉。梅花架下端裝有鏟刀裝置其位置正好和磨輥裝相交叉,每一把鏟刀在轉動過程中把喂入主機的物汁拋向磨輥與磨環之間,形成一個 墊料層,由于磨輥在轉動時所產生的離心力,物料的粉碎即由此而產生。
分析機的葉片轉盤上裝有60片葉片,通過二級減速,借主軸帶動而旋轉。
索氣器結構圖
由于電磁調速電機轉速可自行調節,所以葉片轉盤速度的快慢也能得到相應的調節。假如要求得到很細的成品粒度,那么必須提高葉片回轉速度,使葉片和粉子接觸率增加,更多不合要求的粉子,被葉片拋向外殼壁,失掉離心力,由重力作用回落到主機重磨。合乎規格的粉子由風流吸出,通過進粉管導入大旋風分離器,進行風和粉子的分離。
粉子從切線方向進入收料用的大旋風分離器,由于氣流進行高速旋轉,在旋轉中產生很大的離心力,將大部份粉子甩向器壁,粉子碰到器壁,失去速度而沿壁落與氣體分開。旋轉的氣流隨圓錐體的收縮而向中心靠攏氣流達到錐底,便開始旋轉上升,形成一股自下而上的螺旋線運動氣流,由大旋風分離器上部排出,再由回氣管吸入風機,然后由風機出口將氣體通入主機回氣箱內,這樣形成了一個循環系統。物料不斷地被粉碎,又被氣流不斷地帶走。所以整個管道裝置起到了一個輸送粉料的作用。
在大旋風分離器下部出口裝有鎖氣器(圖1),因?yàn)檎麄€(gè)管道裝置處于在負壓狀態下運行而磨機外處于正壓狀態,鎖氣器是把正負壓的氣流鎖住隔離,這是一個相當重要的部位,由于不裝鎖氣器或者鎖氣器密封不嚴就會造成不出粉或者很少出粉,影響產量。
所以在安裝鎖氣器時,必須使“A”面保持平整,與大旋風收集器聯接處須放置填料,用螺栓擰緊不得漏氣。
(二)結構特征:
1、擺式磨粉機由于是立式結構,占地面積較小。
2、擺式磨粉機的成套性強,從塊料粉碎到成品包裝,能獨立自成生產體系。
3、經過擺式磨粉機研磨的成品粒度均能達到所需細度的99%通過,這是其他磨粉機所不能勝任的。
4、由于采用了電磁振動給料機給料均勻,易于調節,體積小重量輕,省油省電,使用維護方便。
5、電氣采用集中控制,選型先進。
6、主機傳動裝置采用密閉齒輪減速機,傳動平穩、運轉可靠,無滲漏油現象。
7、主機鏟刀架磨損后便于更換,鏟刀架由上下二部分組成,下部磨損后拆卸連接螺栓可調換。(見圖2鏟刀架結構特征示意圖)
鏟刀架結構特征示意圖
8、風機轉速變化與風量、風壓、功率的變化關系式如下:
轉速變化關系公式
式中:Q1——變化前風量(米3/小時)
Q2——變化后風量(米3/小時)
n1——變化前轉速(轉/每分)
n2——變化后轉速(轉/每分)
H1——變化前風壓(帕)
H2——變化后風壓(帕)
N1——變化前功率(千瓦)
N2——變化后功率(千瓦)
如要改變轉速,必須遵循上述原則。
以上就是本公司擺式磨粉機產品連載介紹(1)的內容,后期我們會繼續發布關于磨粉機連載文章,以便能幫助大家更多的了解設備。如需購買設備,請聯系公司客服人員獲取最新價格。
