顎式破碎機的邊護板更換安裝步驟
顎式破碎機的破碎室中含有鏡像邊護板,一側各兩塊,無需拆除動顎楔塊、前墻楔塊和顎板即可更換邊護板,但是詳細拆裝的步驟中,建議將其拆除后更換邊護板。拆裝顎破邊護板建議使用工具有撬桿、尼龍錘、起重索具和鏈子移動式吊車、提升工具、36mm兩用扳手。詳細拆裝步驟如下:

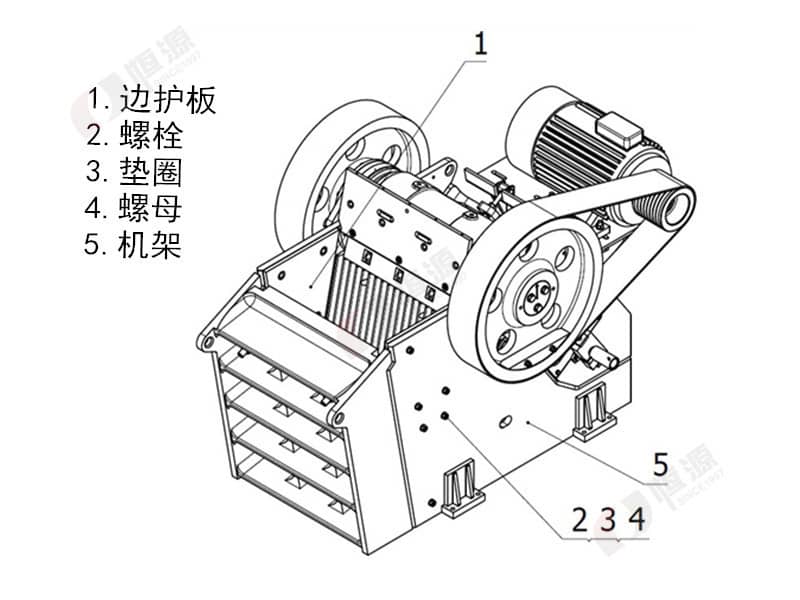

本文以上邊護板為例說明,如下圖所示顎破邊護板結構:上、下邊護板(1)使用7個螺栓(2)安裝到機架(5)上,每個螺栓有墊圈(3)和自鎖螺母(4)。
以下拆卸過程中要確保起重機能相對顎式破碎機進行縱向移動;而且邊護板如果磨損嚴重,起吊眼會磨損或變形,拆卸過程中需注意預防碾壓危險發生;有必要焊接在顎板上,加強磨損或者變形的起吊孔,焊接邊護板上使用的焊條必須符合焊接標準。詳細拆卸步驟如下:
a)拆下上方兩個螺母(4)及墊圈(3);
b)敲出兩個螺栓(2);
c)松開剩下的下面的兩個螺栓(2),但不拆下螺母,直到連接起吊索具;
d)將移動式吊車的吊鉤垂直定位在破碎室上方;
e)將提升工具(隨破碎機提供)掛在移動式吊車的吊鉤上,將提升工具的吊鉤連接到邊護板的起吊孔(1)上;
f)拿起吊索中的下垂部分;
表一:邊護板重量
備件名稱 | 數量 | 備注 |
左上邊護板 | 1 | 重量248kg |
左下邊護板 | 1 | 重量154kg |
右上邊護板 | 1 | 重量248kg |
右下邊護板 | 1 | 重量154kg |
請注意邊護板的重量(見表一);小心處理邊護板,索具應該是繃緊,但不提升邊護板;請遠離懸吊的負載,做好安全預防措施。
g)拆下最后的螺母(4)及墊圈(3),并敲出螺栓(2);
注意!如果邊護板貼上了,應在機架(5)和邊護板之間放置一根撬杠;
h)仔細將邊護板從破碎室提升出來;
l)將邊護板水平放在地面上。
接下來介紹一下安裝顎破邊護板的詳細步驟:
a)清潔機架(5)和里面的破碎室邊角;
b)將移動式吊車的吊鉤垂直定位在新邊護板面,確保吊車能夠移動到顎式破碎機上;
c)將提升工具(隨破碎機提供)懸掛在移動式吊車的吊鉤上,并將提升工具的吊鉤連接到新邊護板的起吊孔上;
d)拿起吊索中的下垂部分;
e)仔細將邊護板從破碎室提升出來;
f)將邊護板置于原位。使用螺栓2)找出正確的位置;
g)安裝所有螺栓(2),在每個螺栓上放置墊圈(3)和自鎖螺母(4),請勿上緊;
h)松開起吊索具;
i)從起吊孔中取下提升工具的吊鉤;
j)擰緊所有螺母(4)。
安裝過程中需注意邊護板的重量(見表一),同時小心處理邊護板,索具應該是繃緊的,但不提升邊護板,安裝過程請注意懸吊不能超載,時刻注意安全預防措施。
以上就是拆裝顎式破碎機邊護板的詳細步驟,如有其它問題可以撥打本司電話或網站留言。本文來源:http://yuyi360.cn,如需轉載請注明文章出處,本司保留對非法復制和轉載的知識產權投訴權利。
