錘式破碎機詳解(四)
錘式破碎機詳解(四)

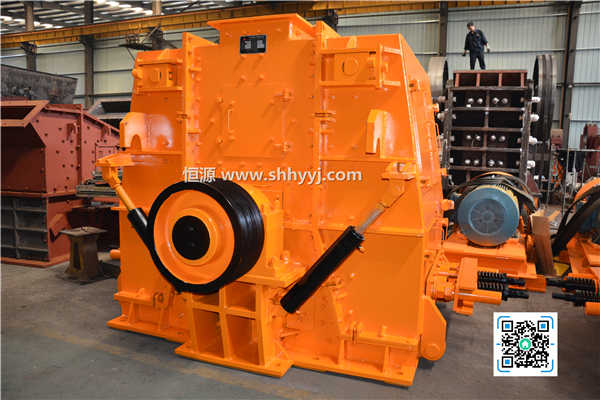

本節我們繼續詳細介紹一下可逆錘式破碎機的構造,這種機器是由傳動裝置、轉子、篩板和機架等幾部份組成。
1、機架部分
機架由上下機架組成,彼此用螺栓固定在一起。上下機架是用20毫米普通碳素結構鋼板焊接而成,兩側為了安裝軸承以支持轉子運轉,鋼板焊接成軸承支座。上機架的上方有給料口。機殼內壁全部鑲以猛鋼襯板,襯板磨損后可以更換,為了便于維修,在前、后機架均設有檢查門。
2、轉子部分
可逆錘式破碎機的轉子是由主軸、一組轉子圓盤(或三角、多角形掛錘體)和錘頭組成。主軸是破碎機支承轉子的主要零件,沖擊力由它承受。因此,要求主軸的材質具有較高強度和韌性,一般用45號鋼。主軸斷面為圓形,最大直徑為110mm,軸承處為90mm,圓盤用28mm寬的平鍵與軸連接。圓盤是用來懸掛錘頭的??赡驽N式破碎機在運行時,圓盤與物料接觸,而造成磨損,所以選擇的材料要具有一定的耐磨性,并具有較好的焊接性能,局部出現磨損時可進行補焊。
整個轉子是在高速旋轉下工作,為了使它正常工作,在更換新錘頭或新設計轉子時,要對轉子作靜平衡和動平衡試驗。下面把轉子的幾個主要部件的構造、材質和用途分別加以介紹:
?。?)、主軸
主軸是破碎機支承轉子的主要零件,沖擊力由它來承受。因此,要求主軸的材質具有較高強度和韌性,設計中釆用的是45號鋼制造而成。主軸的斷面為圓形,最大直徑是110mm,軸承處為90mm。圓盤用28MM寬的平鍵與軸連接。
圖1:可逆錘式破碎機的圓盤
?。?)、圓盤
圓盤是用來懸掛錘頭的,它不起破碎物料得作用,但可逆錘式破碎機在運行的過程中,圓盤免不了與物料接觸造成磨損,所以圓盤的材質也要有一定得耐磨性。如圖1所示,圓盤是用較優質的鑄鋼MG35B制作,該材質具有較好的焊接性,局部出現磨損時,可以進行補焊。該圓盤的結構簡單,容易制作,檢修和更換都比較方便。圓盤上的錘頭銷軸孔共有八個,布置在直徑430mm的圓周上。
?。?)、錘頭
錘頭是可逆錘式破碎機主要的零件,它主要的質量指標是耐磨性,它的耐磨性好壞直接影響錘式破碎機的維修停機時間,這就大大提高了可逆錘式破碎機的利用率,從而減少了維修費用??赡驽N式破碎機的錘頭如圖2所示,它的材質是ZGMn13高猛鋼,具有較高的耐磨性,并可承受一定的沖擊負荷。它的形狀對稱,一面磨損后還可以翻面使用。
圖2:可逆錘式破碎機的錘頭
3、蓖條
可逆錘式破碎機蓖條的排列方式是與錘頭運動方向垂直,與轉子的回轉半徑有一定的間隙的圓弧狀。合格的產品通過蓖條縫排出,大于蓖條縫的物料在蓖條上再次受錘頭的沖擊和研磨,直至能通過蓖條縫排出。蓖條與錘頭一樣,受到物料的沖擊而磨損,是錘式破碎機易磨損的零件之一。蓖條受到硬物料塊或金屬塊的沖擊,容易彎曲和折斷,其形狀基本是三角形斷面,材質為ZGMn13的高猛鋼,具有較好的耐磨性,能承受一定的沖擊負荷。蓖條間的縫隙是由蓖條中間凸出部分形成。
