石灰?guī)r生產線

石灰?guī)r生產線工藝描述

1)原料為石灰?guī)r；

2)產能為80-100t/h；該生產線占地約1500平米。

3)最終產品為常規四種出料，暫定為：0-10mm、10-30mm、30-80mm、80-160mm；

4)破碎工藝采用“給料機+顎破+反擊破+振動篩”模式，具體工藝流程由上海恒源冶金（礦山）設備有限公司自行設計。

一、工藝流程：

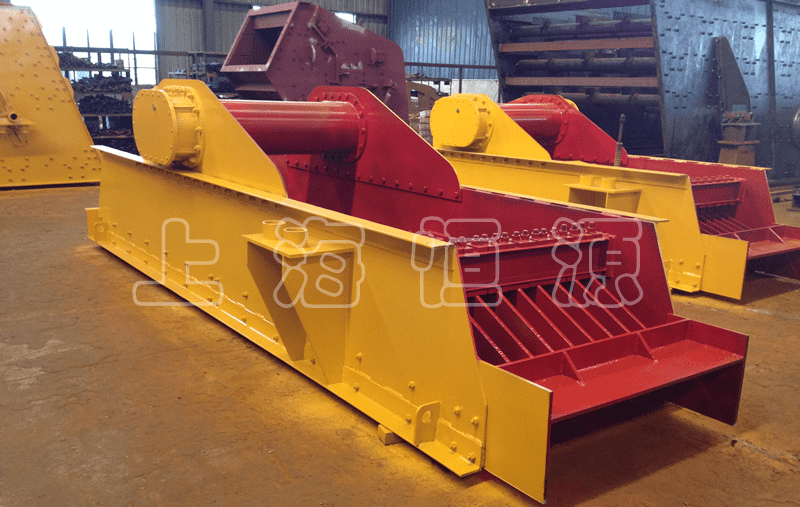

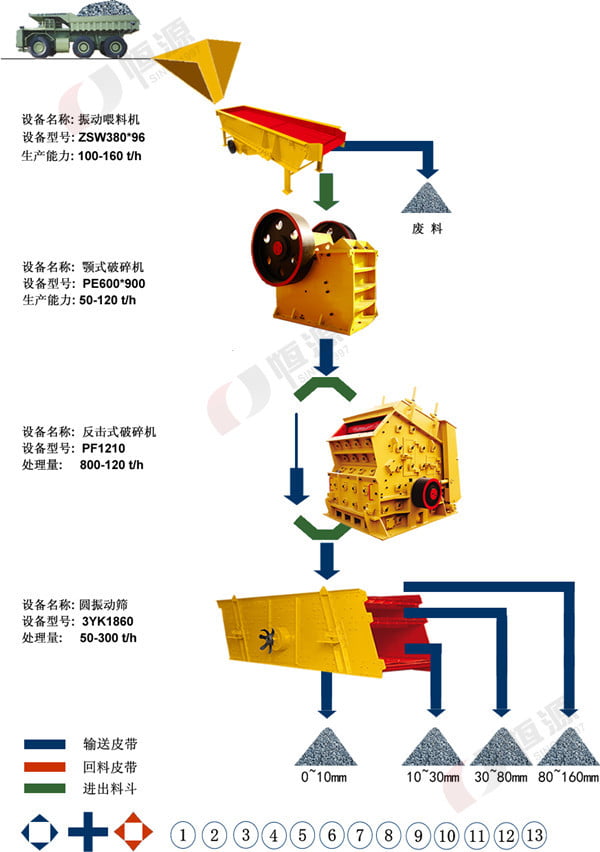

整條石灰?guī)r生產線由自卸式礦車供料到料斗內，經ZSW380*96振動給料機輸送至PE600*900顎式破碎機進行粗破碎，其中一部分石料被輸送至廢料區；顎破打出的料經皮帶輸送機傳輸至PF1210反擊式破碎機進行二次破碎；最后通過3YK振動篩，篩分出4種規格粒度的成品料。詳細破碎、篩分流程和產量見下面工藝流程圖。

二、工藝布局：

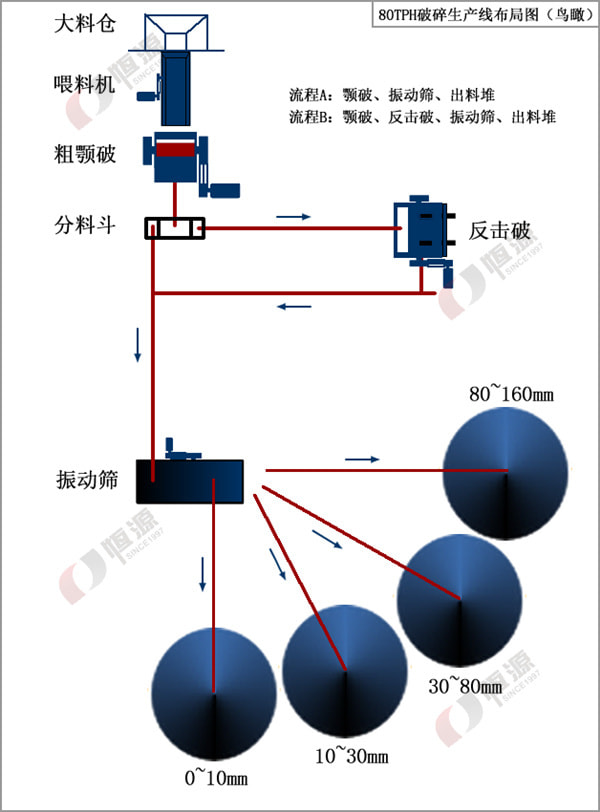

生產線由兩個流程組成，流程A由顎破、振動篩、出料堆組成；流程B是由顎破、反擊破、振動篩和出料堆構成。流程A屬于粗破階段，流程B屬于成品出料階段。成品出料分四種規格粒度，分別是：0-10mm、10-30mm、30-80mm、80-160mm。以上流程可根據客戶產量和出料粒度需求，而改變設備組合的選型，方案是隨著需求可變化的，不是一成不變的。本條生產線詳細布局圖見下圖：

三．破碎篩分設備的選型（附設備型號表）：

80~120TPH生產線主機設備清單：

序號	設備名稱	型號	數量(臺)	功率
1	振動喂料機	ZSW380*96	1	11
2	顎式破碎機	PE600*900	1	75
3	反擊式破碎機	PF1210	1	110
4	振動篩	4YK1860	1	22
5	皮帶輸送機	B800*8	1	5.5
	皮帶輸送機	B800*18	1	11
	皮帶輸送機	B800*6	1	5.5
	皮帶輸送機	B800*20	1	11
	皮帶輸送機	B800*23	1	11
	皮帶輸送機	B500*18	4	4*5.5
6	鋼結構	鋼結構基礎+進出料斗
7	控制柜	\	\	284

序號	設備名稱	型號	備件名稱	數量
1	顎式破碎機	PE600*900	固定顎板	1個
			活動顎板	1個
2	反擊式破碎機	PF1210	板錘	2套8個
			反擊襯板	1套36個
3	振動篩	4YK1860	篩網	6套
4	皮帶輸送機	B800*8	下托輥+立輥	50個
	皮帶輸送機	B500*18	下托輥+立輥	50個

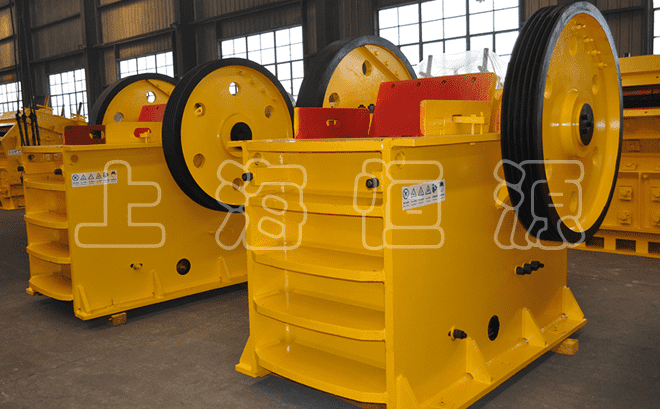

1.顎破選型：

由于原料最大粒度為500mm以下，產品最大粒度要達到160mm，所以顎破選型需要達到PE600*900這個級別，否則進料粒度太大，出料粒度難以達到160mm的粒度要求；

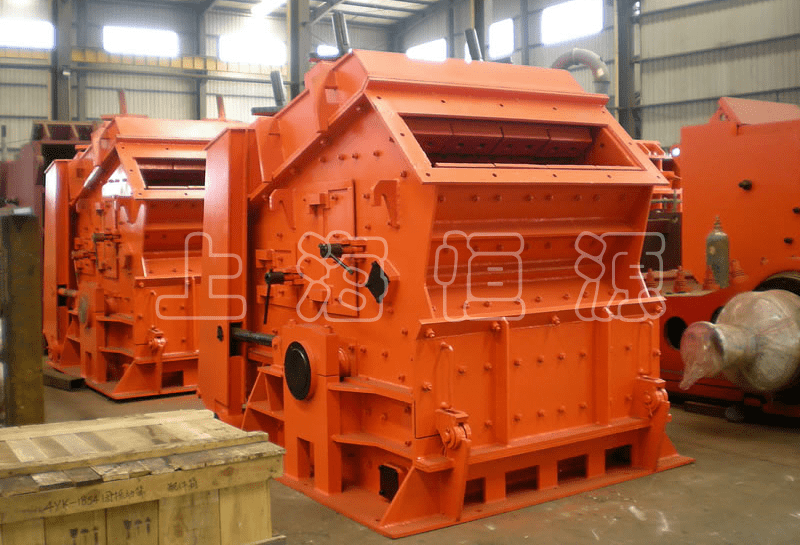

2.反擊破選型：

從產能要求而言，反擊破可以選型PF1010這個型號。但是，由于顎式破碎機的選型為PE600*900，如果反擊破使用PF1010這個級別，就會出現來不及吃料的現象。也就是說，破碎能力會出現前大后小，顎破的出料量太大，反擊破來不及破碎。因此，反擊式破碎機的型號需要提高一個等級，選擇PF1210型號。

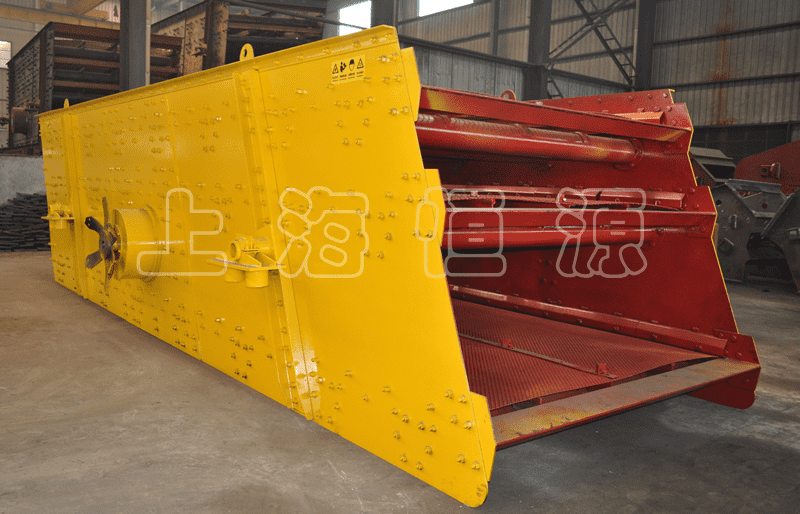

3.振動篩選型：

遵從基本配置原則，選擇4YA1860型號。

四．工藝說明：

1.流程A：顎破、振動篩、出料堆

該流程以生產30~80mm、80~160mm成品料為主；

也能形成少量0~10mm、10~30mm成品料；

2.流程B：顎破、反擊破、振動篩、出料堆

該流程以生產10~30mm、30~80mm成品料為主；

也能形成一定量的0~10mm成品料，以及少量80~160mm成品料。

3.分料斗：

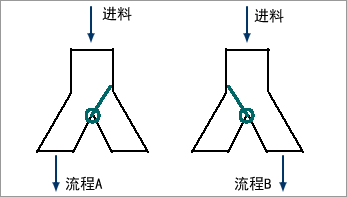

下圖為“分料斗”簡化示意圖。1個進料口，2個出料口；

分料斗內部安裝一個可以旋轉的擋料板，通過外部的手輪，可以使得擋料板靠向左面或者右面；
